Ausführungen der Druckdifferenz

Die Ausführungen sind zu Düsen, zentrischen Blenden und Messstrecken bestimmt. Die Ausführungen ermöglichen die Differenzdruckentnahme vor und hinter der Blende (der Düse oder Messstrecke). Ihre verschiedene Konstruktion ist dem einfachen Anschluss des Primärelements in den Messkreis angepasst. Nach Vereinbarung mit dem Abnehmer liefern wir auch andere Typs der Ausführungen als die nachstehend angeführten, z.B. Beenden der Entnahmen mit einem konischen inneren oder äußeren NPT-Gewinde oder Beenden auf den Durchmesser 12×1,5 oder auch eine andere Ausführung nach Kundenwunsch.

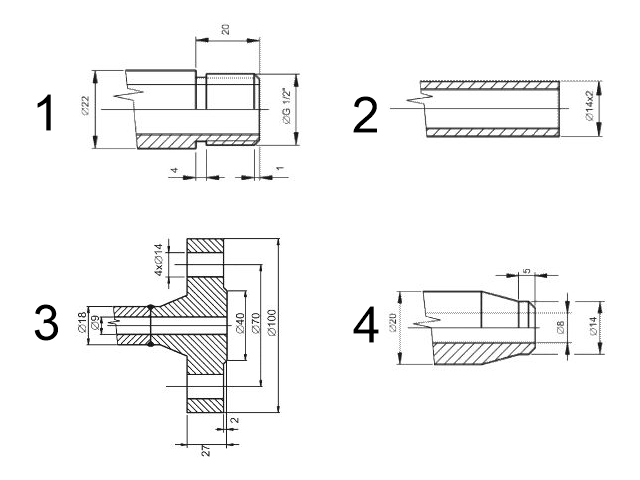

Ausführungen zum anschluss der absperrventile (gase und flüssigkeiten)

vyvody pro pripojeni uzaviracich ventilu plyny kapaliny

  1. Ausführung mit Gewinde G 1/2 zum Anschluss des Kugelhahns
  2. Ausführung zum Anschweißen des Absperrventils
  3. Flansche DN 10 PN 160 zum Anschluss des Absperrventils
  4. Hochdruckausführung zum Anschweißen in den Absperrventil

 Ausführungen zum anschluss des kondensatgefässes (DAMPF)

vyvody pro pripojení kondenzacni nadoby para

  1. Ende mit Gewinde zum Anschluss des Doppelgefäßes M 24.11
  2. Flansche DN 10 PN 100 zum Anschluss des Gefäßes M 24.12
  3. Flansche DN 10 PN 100 zum Anschluss des Gefäßes M 24.13
  4. Hochdruckausführung zum Anschluss der Gefäße M 24.14 und M 24.15

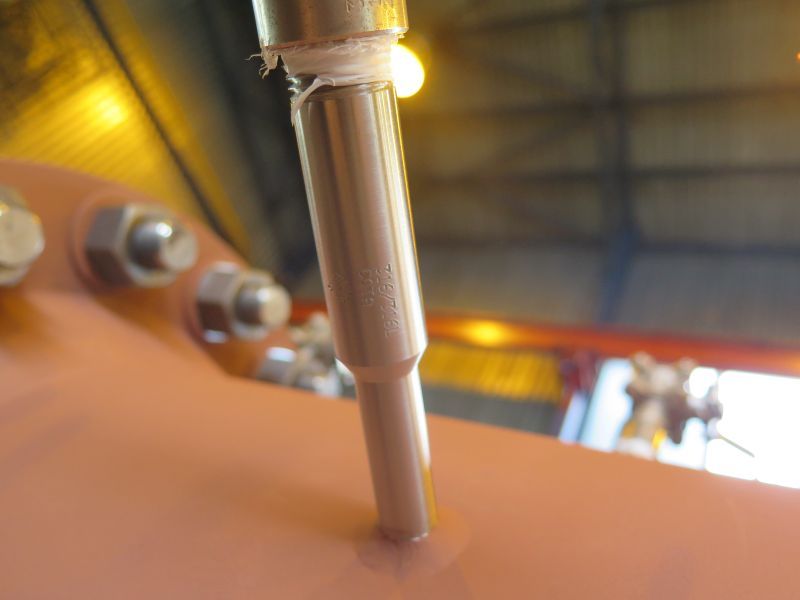

Vývod tlakové diference přivařený k odběrové přírubě
