Gegenflanschen, Dichtungen

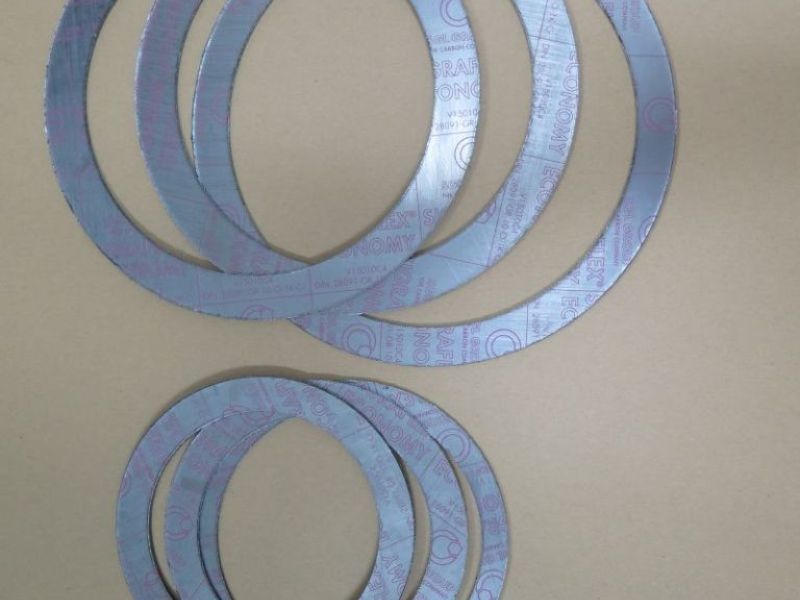

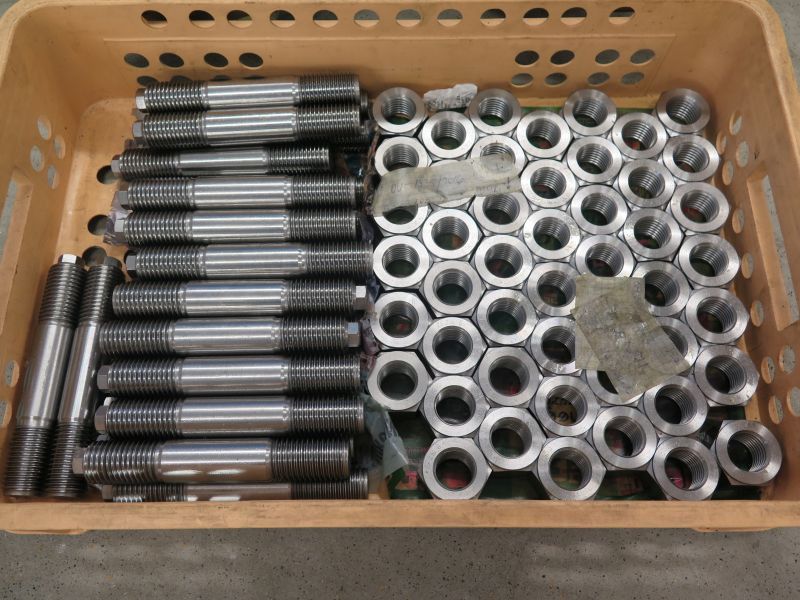

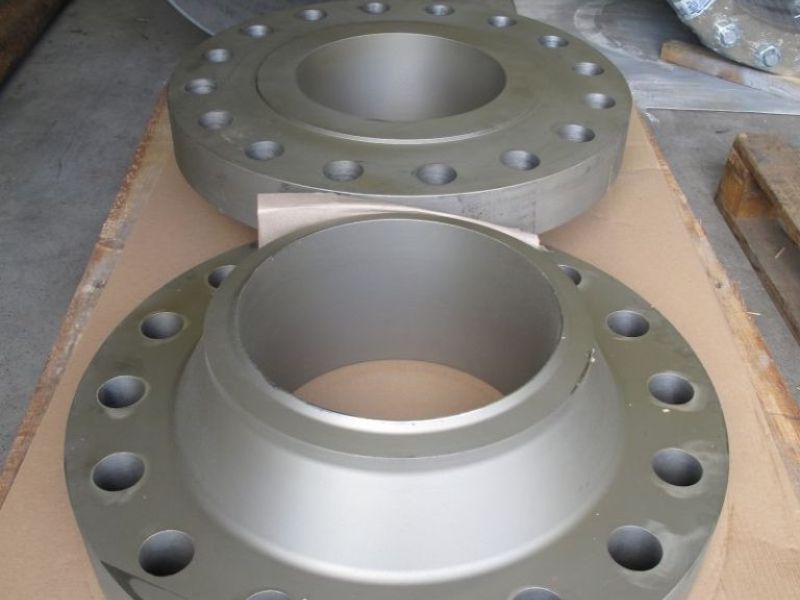

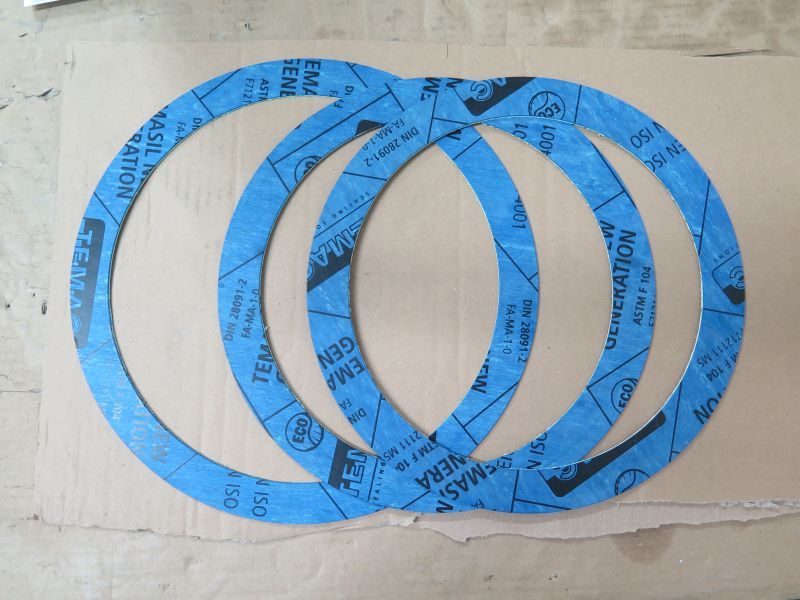

Um komplexe Lieferungen zu sichern, bieten wir als ergänzendes Sortiment Gegenflanschen zu alle hergestellten Durchflussmessgeräte an. Bestandteil der Lieferung sind 2 Stück von Gegenflanschen in Ausführung für PN 40,PN 25 und PN 16, Schrauben, Muttern und Dichtungen. Werkstoff der Flanschen ist entweder Klasse 11416 oder 17248. Standardmäßige Dichtung ist aus Werkstoff ECONOGRAPH (Wasser, Dampf). Auf Bestellung liefern wir auch Dichtungen aus Werkstoff TEMAFAST (für Gase), TEMAPLUS (Öle), TEFLON (Chemie), bzw. auch andere Arten von Dichtungen (Kupfer u.a.).

Die nachstehende Tabelle gilt für standardgemäße Maße der Flanschen nach der Norm EN 1092-1. Wünscht der Kunde eine Lieferung nach andreren Normen (ASME, GOST, ČSN, uns.) übermitteln wir ihm eine genaue technische Spezifikation der Lieferung in unserem Angebot.

Ausmaß und Gewicht der Gegenflanschen für zentrische Kammer- und Punktblenden inkl. Verbindungsmaterial

Nennweite und
Druck in der Rohrleitung
Innendurch-messer
der Flansche
(mm)
Außendurch-messer der Flansche
(mm)
Baulänge von
1.Stück Flansche ohne Blende (mm)
Gewicht von 2
Stück Flansche inkl. Verbindungsmaterial
ohne Blende (kg)
DN50 PN16 54,5 165 45 6,1
DN65 PN16 70 185 45 7,3
DN80 PN16 82 200 50 10,3
DN100 PN16 107 220 52 11,3
DN125 PN16 131 250 55 14,6
DN150 PN16 159 285 55 18,9
DN200 PN16 207 340 62 28,9
DN250 PN16 259 405 70 43,2
DN300 PN16 308 460 78 53,6
DN50 PN25 54,5 165 48 6,7
DN65 PN25 70 185 52 9,9
DN80 PN25 82 200 58 12
DN100 PN25 107 235 65 16,7
DN125 PN25 131 270 68 23,7
DN150 PN25 159 300 75 28,1
DN200 PN25 207 360 80 43,6
DN250 PN25 259 425 88 58
DN300 PN25 308 485 92 82
DN50 PN40 54,5 165 48 6,7
DN65 PN40 70 185 52 9,9
DN80 PN40 82 200 58 12
DN100 PN40 107 235 65 16,7
DN125 PN40 131 270 68 23,7
DN150 PN40 159 300 75 28,1
DN200 PN40 207 375 88 55,1
DN250 PN40 259 450 105 83,5
DN300 PN40 308 515 115 115,7
DN350-DN1000

Für diese Nennweiten sind die Flansch Dimensionen nach Vereinbarung mit dem Kunden angeben

Schema der Gegenflanschen mit Kammerblende und Punktblende

schema clony s komorovym a bodovym odberem


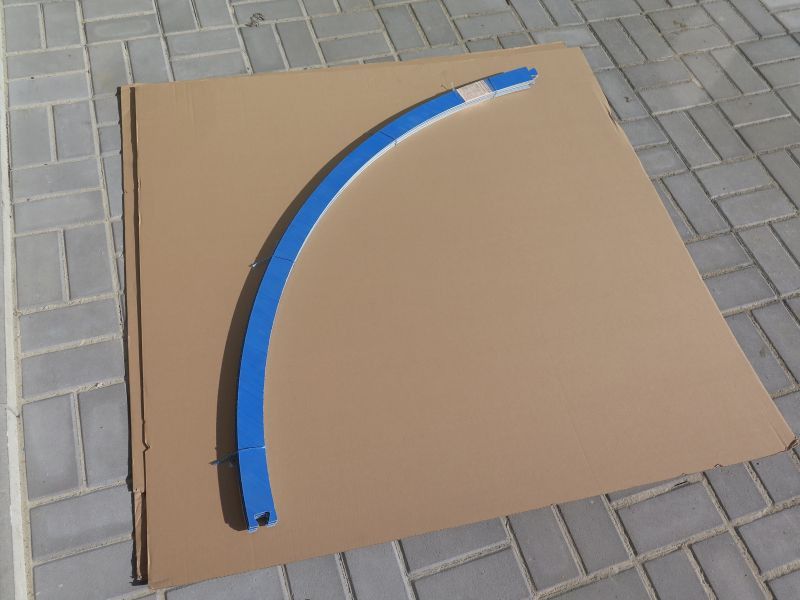

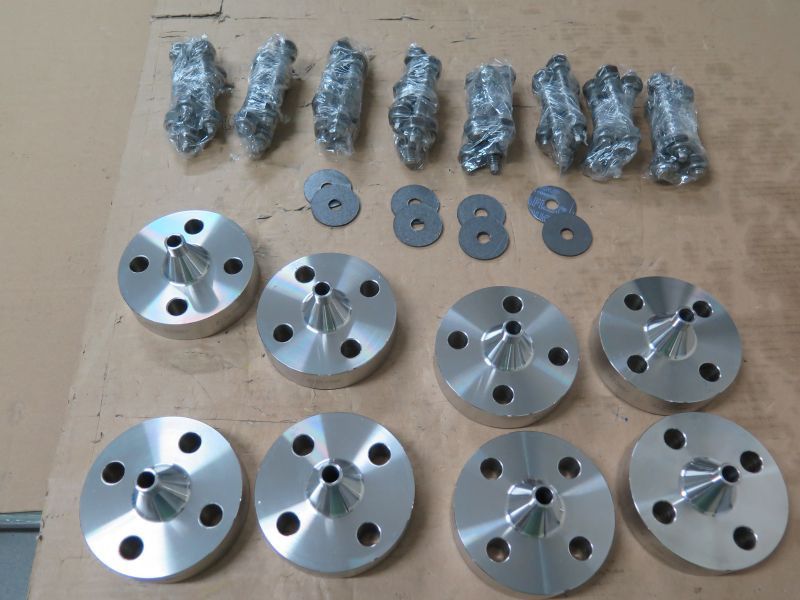

Fotogalerie
