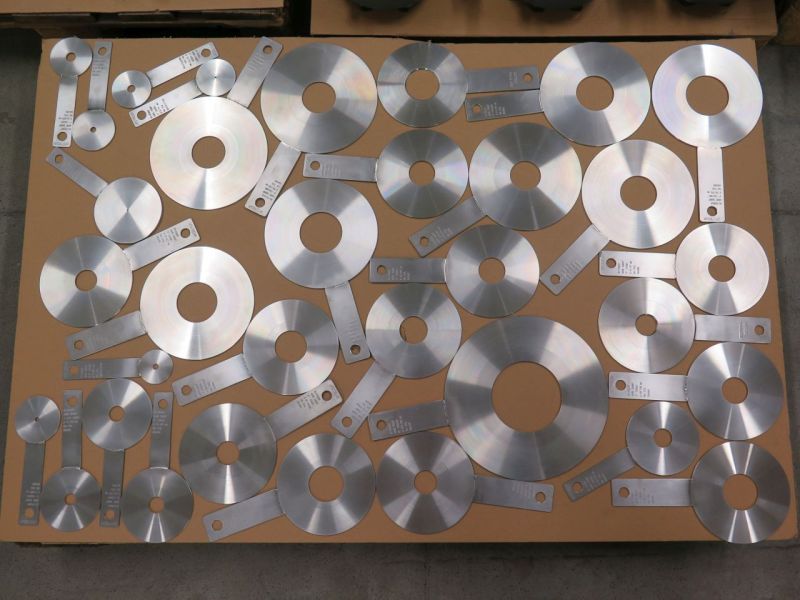

Die zentrische Blende ist eine dünne Scheibe mit runder, in der Achse der Rohrleitung platzierter Mitte. Die Blende wird meistens in die Rohrleitung in die Flanschverbindung eingesetzt. Die Dichtungsflächen an den Blenden sind außer nach den ČSN-Normen auch nach den Normen EN, DIN, GOST, nach amerikanischen Normen ASME und ANSI oder bzw. nach Vergabe und Wunsch des Abnehmers anzufertigen.

Die zentrische Blende ist auch in sog. eingeschweißter Ausführung herzustellen. Bestandteil der eingeschweißten Ausführung der zentrischen Blende sind Beruhigungslängen der Rohrleitung vor der Blendenscheibe. Vorteil der in die Rohrleitung eingeschweißten Ausführung ist Materialersparnis an den Flanschen und folgend auch Minimierung der Leckagen an der Flanschverbindung.

Die zentrische Blende wird auch in Ausführung mit Messstrecke, d.h. komplette Systeme, gestaltet von der zentrischen Blende und direkten Rohrleitungssegmenten auf ihrer Zu- und Ablaufseite, hergestellt.

Die zentrischen Blenden werden nach dem Typ der Differenzdruckabnahme als:

• Blenden mit Eckabnahme, d.h. Kammerblenden oder Punktblenden
• Blenden mit Druckabnahme D vor und D/2 hinter der Blendenscheibe
• Blenden mit Flanschabnahme hergestellt.

Die zentrische Blende wird im Umfang der Nennweiten DN 15 bis DN 1000 und in Abhängigkeit vom Typ der Differenzdruckabnahme für Nenndruck bis PN 320 gefertigt.

Differenzdruckaustritte werden nach Absprache mit dem Abnehmer immer den unterschiedlichsten Varianten des Primärelementanschlusses an den Messbereich abgepasst.

Die am häufigsten zur Herstellung der zentrischen Blende benutzten Stähle sind in Abhängigkeit vom Typ der Differenzdruckabnahme und vom Typ der Anschlussausführung der Blende Hartstahl, warmfester legierter oder rostfreier Stahl. Die zentrische Blende ist auch nach Absprache aus speziellen Werkstoffen auf Basis von Legierungen von Nickel und Titan bzw. Tantal herzustellen, Blenden werden auch aus Kunststoff hergestellt.

Die zentrische Blende wird entweder als Arbeitsmessgerät oder als festgelegtes Messmittel mit messtechnischer Überprüfung unter Einhaltung der technischen Daten und der in der Typzulassung angeführten Bedingungen hergestellt.

Der größte Vorteil zentrischer Blenden ist ihre einfache Bauart und eindeutiges Definieren durch die Norm ISO 5167-2; dank dessen sind sie zur umfangreichsten Nutzung in allen Bereichen der Durchflussmessung vorbestimmt. Herstellung der zentrischen Blende ist im Umfang von DN und PN sowie in einem anderen Umfang als angegeben zu vereinbaren.

Die Norm ISO 5167-2 definiert die Anwendungsmöglichkeit der zentrischen Blende für Rohrleitungsdurchmesser von 50 mm bis 1000 mm. Im Zusammenhang mit ISO/TR 15377 ist die zentrische Blende auch für Rohrleitungsdurchmesser 25 – 50 mm anzuwenden, diese mit Drainage- oder Ventilationsöffnung zu versehen oder diese am Rohrleitungsende in Funktion der Eintrittsblende zur Durchflussmessung beim Ansaugen aus freiem Raum zu verwenden. Die zentrische Blende ist sowohl in senkrechte, als auch in waagerechte Rohrleitung einzubauen.
