Перепада давления

Выводы перепада давления предназначены для всех расходомеров, которые выпускает наша компания. Выводы позволяют осуществлять забор перепада давления перед и за диафрагмой (соплом или измерительной линией). Разнообразное исполнение последних приспособлено для простоты присоединения первичного элемента к измерительному контуру. По соглашению с заказчиком мы можем поставить и другие типы выводов, чем приведенные ниже, например, оконцовка отверстий для забора давления с помощью внутренней или наружной конусообразной резьбы NPT или окончанием под диаметром либо другое исполнение согласно запросам заказчика.

Выводы для присоединения запорных вентилей (газы и жидкости)

vyvody pro pripojeni uzaviracich ventilu plyny kapaliny

  1. Вывод с резьбой G 1/2 для присоединения шарового крана
  2. Вывод для приварки запорного клапана
  3. Фланец DN 10 PN 160 для присоединения запорного вентиля
  4. Вывод высокого давления для приварки запорного клапана

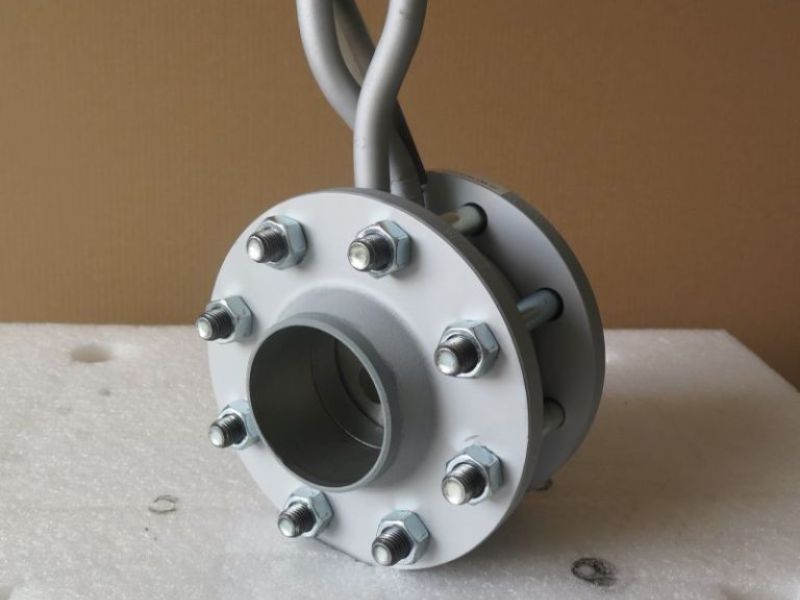

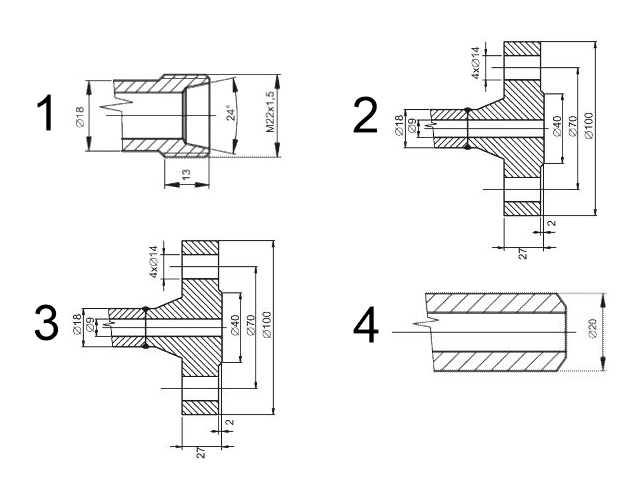

Выводы для присоединения сосуда-конденсатора (пар)

vyvody pro pripojení kondenzacni nadoby para

  1. Оконцовка с резьбой для присоединения сосуда с рубашкой M 24.11
  2. Фланец DN 10 PN 100 для присоединения сосуда M 24.12
  3. Фланец DN 10 PN 100 для присоединения сосуда M 24.13
  4. Вывод высокого давления для присоединения сосуда M 24.14 и M 24.15

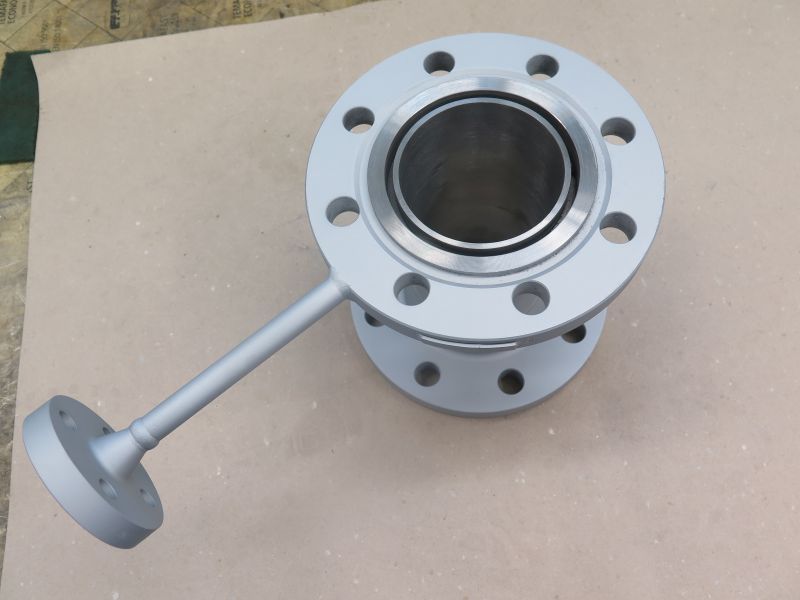

Vývod tlakové diference přivařený k odběrové přírubě
