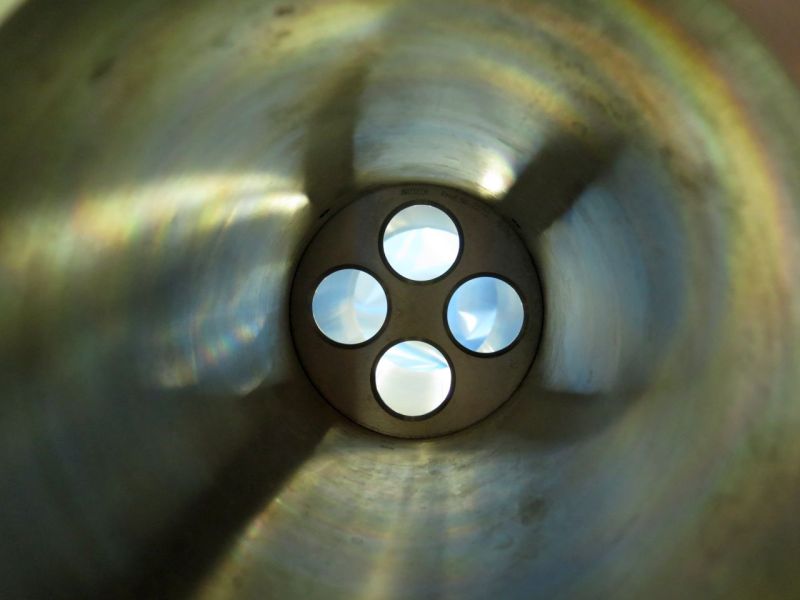

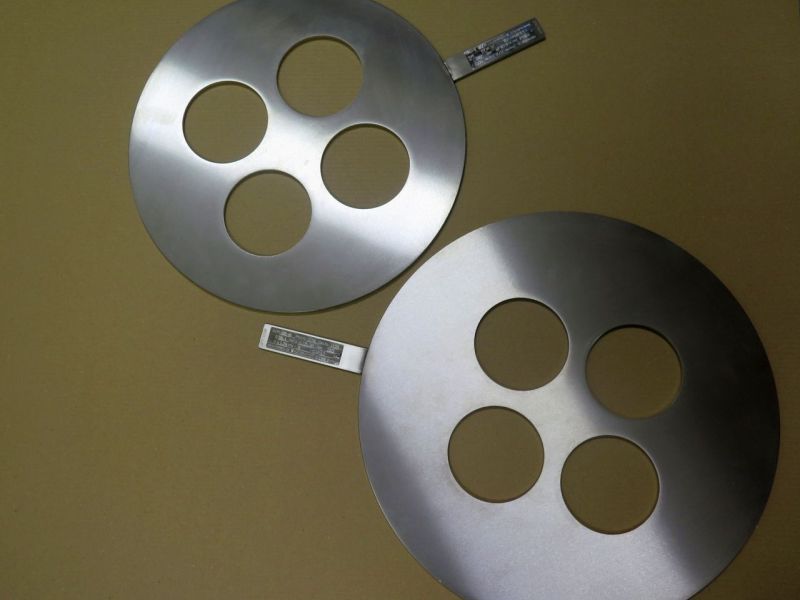

Многоотверстная диафрагма – аналог концентрической диафрагмы, в диске которой просверлено несколько отверстий (щелей). Чаще всего диафрагма устанавливается в трубопроводе в фланцевом соединении. Уплотнительные поверхности на диафрагмах можно, кроме стандартов ČSN /ЧСН/, изготовлять также в соответствии со стандартами EN, DIN, ГОСТ, по американским стандартам ASME и ANSI или по запросам и требованиям заказчика.

Многоотверстную диафрагму можно также изготовить и в так называемом вварном исполнении. Компонентами вварного исполнения многоотверстной диафрагмы являются успокоительные длины труб перед диском диафрагмы. К преимуществам вварной установки в трубы относится экономия материала для фланцев и, как следствие, сведение к минимуму негерметичности фланцевого соединения.

Многоотверстная диафрагма выпускается также в исполнении с измерительной линией, т.е., комплексной системы, состоящей из многоотверстной диафрагмы и прямолинейных участков трубопровода с подводящей и отводящей стороны диафрагмы.

Многоотверстные диафрагмы в зависимости от типа отбора перепада давления выпускаются как:

• Диафрагмы с угловым отбором, т.е., диафрагмы камерные или точечные
• Диафрагмы с отбором давления D «перед» и D/2 «за» диском диафрагмы
• Диафрагмы с фланцевым отбором

Выводы перепада давления по согласованию с заказчиками всегда адаптированы к различным вариантам присоединения первичного элемента к измерительному контуру. Наиболее часто для производства многоотверстных диафрагм в зависимости от типа отбора перепада давления и типа исполнения присоединения диафрагмы используются углеродистые стали, жаропрочные легированные или нержавеющие стали. Диафрагму с несколькими отверстиями можно по соглашению изготовить из специальных материалов на базе сплавов никеля и титана или же тантала; диафрагмы также изготовляются из пластика.

Многоотверстная диафрагма выпускается в интервале диаметров условного прохода Dу 15 – Dу 1000, а в зависимости от типа отбора – для условного давления до Pу 320. Интервал применения многоотверстной диафрагмы органичен соотношением β = d/D, диафрагма выпускается для β = 0,4–0,65.

Расходомерная многоотверстная диафрагма изготовляется как рабочее средство измерения или как утвержденное средство измерения с метрологической поверкой при соблюдении технических параметров и условий, озвученных в Утверждении типа.

К преимуществам многоотверстных диафрагм относится, кроме преимуществ концентрических диафрагм (простота, возможность замены, надежность), в первую очередь меньшая строительная длина, что предоставляет более широкие возможности для применения. Прохождение измеряемой жидкости через несколько суженных щелей уменьшает по сравнению с концентрической диаграммой требования к минимальной длине прямолинейных участков трубопровода перед и за диафрагмой, необходимых для правильной работы средств измерения данного типа.

Исполнение многоотверстной диафрагмы позволяет использовать прямолинейный участок трубопровода «перед» диафрагмой с минимальной длиной 4D. Производство камерной и точечной диафрагмы можно по согласованию организовать в других интервалах Dу и Pу, чем указано выше. Многоотверстная диафрагма может быть встроена как в вертикальный, так в горизонтальный трубопровод.
