Контрфланцы, уплотнительные прокладки

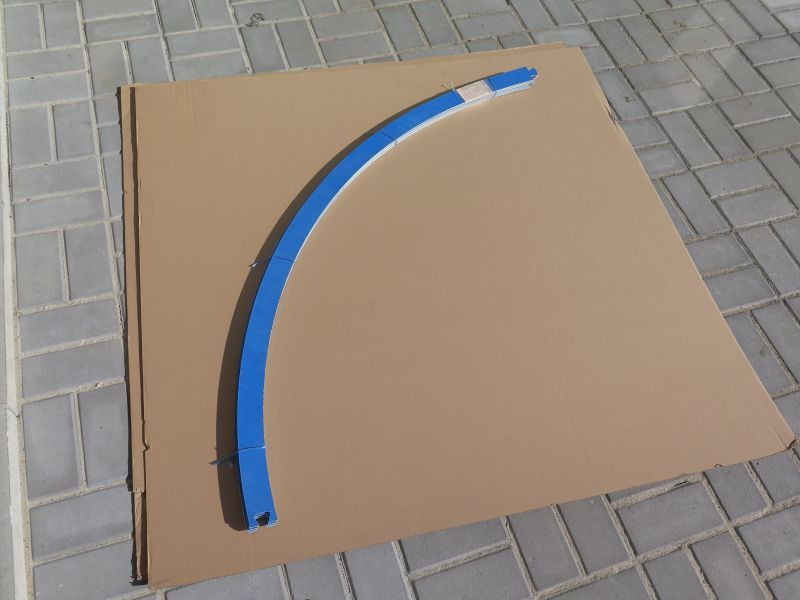

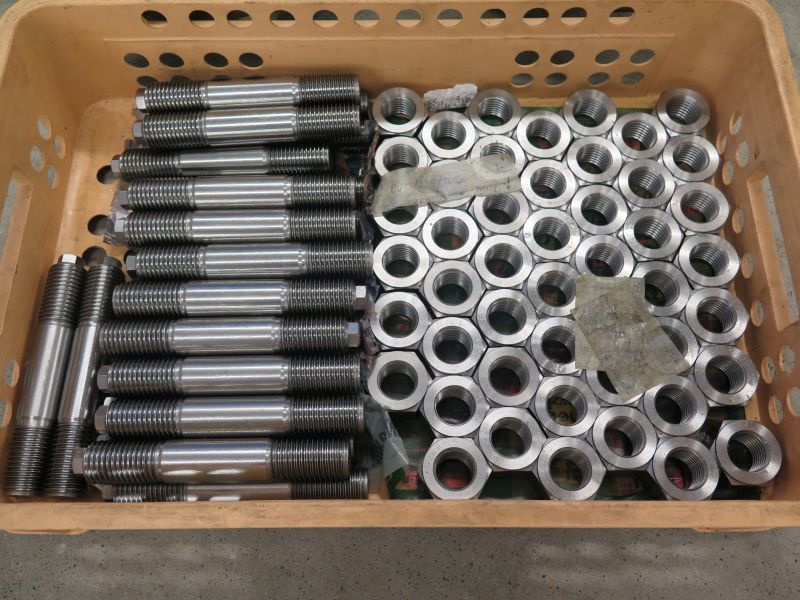

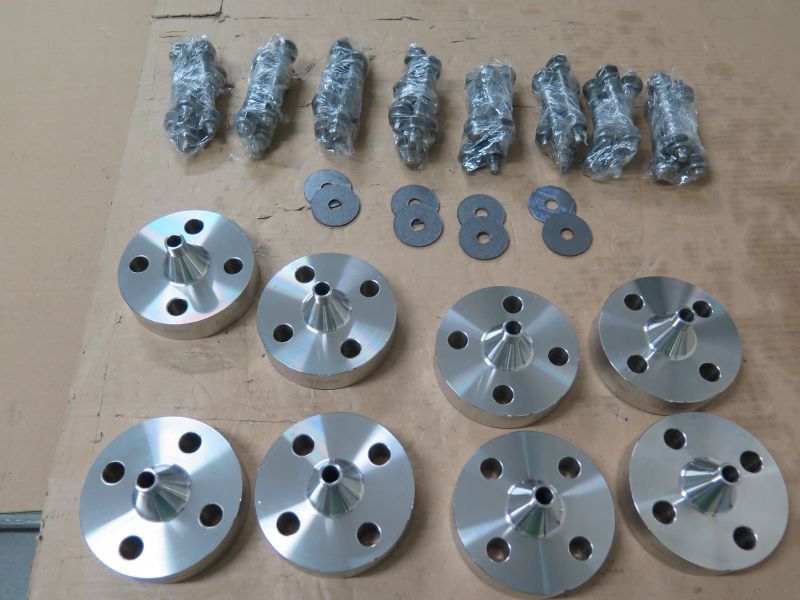

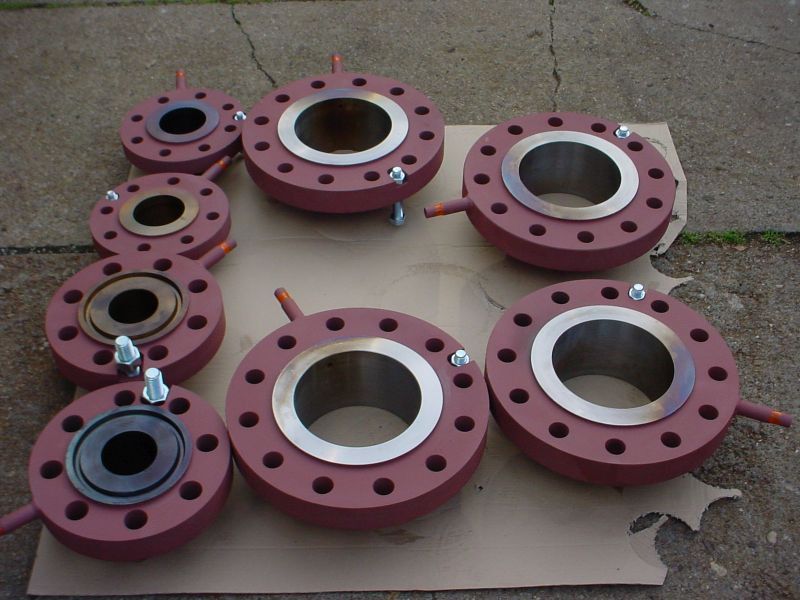

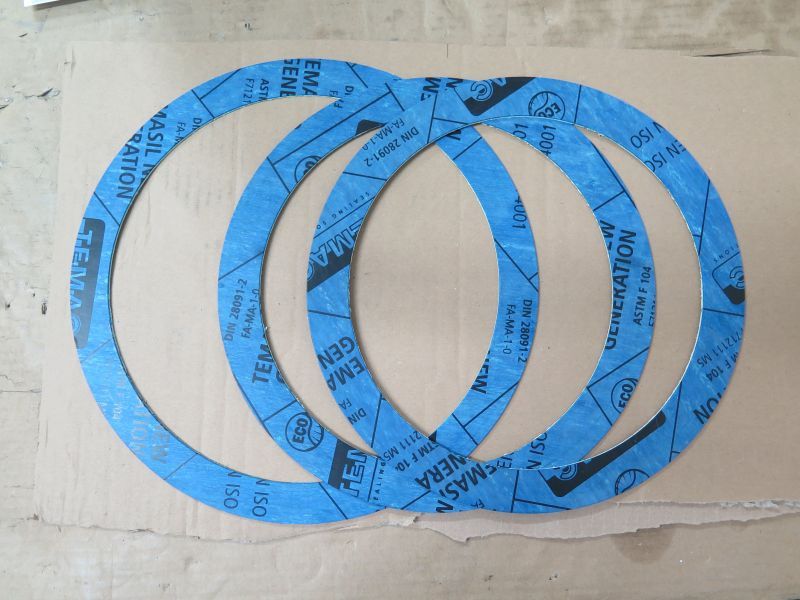

Для обеспечения комплексного характера поставок мы предлагаем в качестве дополнительного ассортимента контрфланцы для центрированных диафрагм ко всем расходомерам, которые выпускает наша компания. В комплект поставки входят 2 контрфланца в исполнении для PN 40, PN 25 и PN 16, болты, гайки и уплотнительные прокладки. Фланцы исполнены из материала класса 11416 или 17248. Стандартные уплотнительные прокладки исполнены из материала ECONOGRAPH (вода, пар). По заказу мы поставляем уплотнительные прокладки из материала TEMAFAST (для газов), TEMAPLUS (масла), TEFLON (химия), либо другие типы уплотнений (медь и др.).

Приведенная ниже таблица содержит стандартные габаритные размеры фланцев в соответствии со стандартом EN 1092-1. В случае если заказчик нуждается в средствах измерения, соответствующих другим стандартам (ASME, ГОСТ, ČSN, и т. д.), мы направим Вам коммерческое предложение с четкой технической спецификацией поставки.

Размеры и вес контрфланцев для центрированных камерных и точечных диафрагм с соединительным материалом

номинальный внутренний диаметр и давление в трубопроводе	внутренний диаметр фланца (мм)	наружный диаметр фланца (мм)	строительная длина 1-го фланца без диафрагмы (мм)	вес 2-х фланцев с соединит. материалом без диафрагмы (кг)
DN50 PN16	54,5	165	45	6,1
DN65 PN16	70	185	45	7,3
DN80 PN16	82	200	50	10,3
DN100 PN16	107	220	52	11,3
DN125 PN16	131	250	55	14,6
DN150 PN16	159	285	55	18,9
DN200 PN16	207	340	62	28,9
DN250 PN16	259	405	70	43,2
DN300 PN16	308	460	78	53,6
DN50 PN25	54,5	165	48	6,7
DN65 PN25	70	185	52	9,9
DN80 PN25	82	200	58	12
DN100 PN25	107	235	65	16,7
DN125 PN25	131	270	68	23,7
DN150 PN25	159	300	75	28,1
DN200 PN25	207	360	80	43,6
DN250 PN25	259	425	88	58
DN300 PN25	308	485	92	82
DN50 PN40	54,5	165	48	6,7
DN65 PN40	70	185	52	9,9
DN80 PN40	82	200	58	12
DN100 PN40	107	235	65	16,7
DN125 PN40	131	270	68	23,7
DN150 PN40	159	300	75	28,1
DN200 PN40	207	375	88	55,1
DN250 PN40	259	450	105	83,5
DN300 PN40	308	515	115	115,7
DN350-DN1000	U těchto světlostí se rozměry přírub udávají po dohodě s odběratelem
