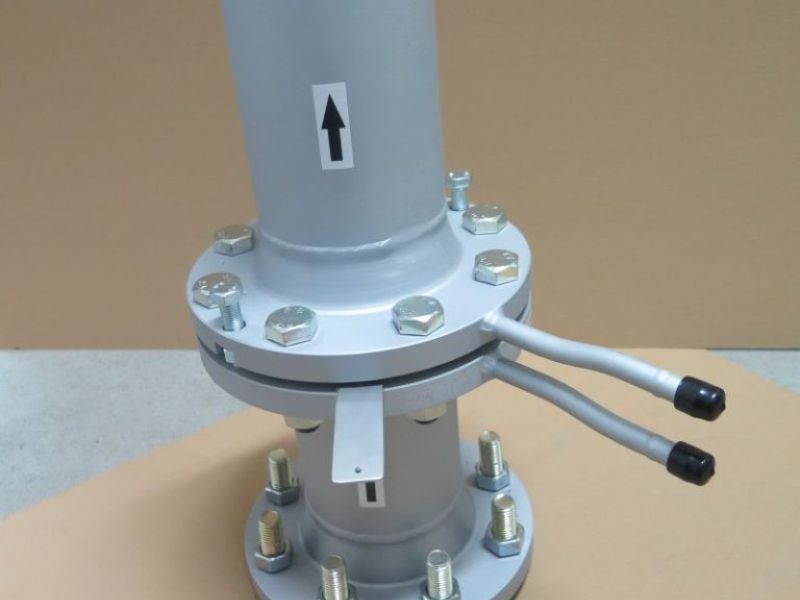

Измерительная линия с многоотверстнойдиафрагмой MATTECH®

Измерительная линия – это комплексная система, состоящая из многоотверстной диафрагмы и прямолинейных участков трубопровода с подводящей и отводящей стороны диафрагмы. По конструкции измерительная линия разделена на три участка: входная часть, в которой происходит успокоение потока жидкости, измерительная часть (диафрагма) и выходная часть.

Прямолинейные участки трубопровода измерительной линии соответствуют всем условиям по точности формы и геометрической точности согласно стандарту ISO 5167, которые предусмотрены для участков трубопровода, примыкающих к диафрагме. Такое решение гарантирует, что в первичный элемент попадает уже стабилизированный поток жидкости, а также точное измерение расхода жидкости. Концепция измерительной линии также сводит к минимуму возможные несоответствия при монтаже диафрагм и их эксплуатации. Разделение измерительной линии на отдельные участки также упрощает контроль в ходе техобслуживания или очередной поверке средства измерения.

Отбор перепада давления камерный, камерные диафрагмы установлены прямо в корпусе фланцев (диск диафрагмы устанавливается между фланцами с предусмотренной уплотнительной прокладкой). Диск диафрагмы тщательно отцентрирован между фланцами. Из фланцев выведен отбор давления. Выводы перепада давления по согласованию с заказчиком всегда адаптированы к разным вариантам присоединения первичного элемента к измерительному контуру. В системе измерительной линии предусмотрены распорные болты из нержавеющей стали во фланцах, сжимающих диск диафрагмы. Распорные болты значительно упрощают демонтаж и последующую сборку диска диафрагмы.

Интервал применения многоотверстной диафрагмы ограничен β = d/D; диафрагма выпускается для β = 0,4–0,65. Измерительная линия с многоотверстной диафрагмой выпускается в интервале диаметров условного прохода трубопровода Dу 25 – Dу 1000.

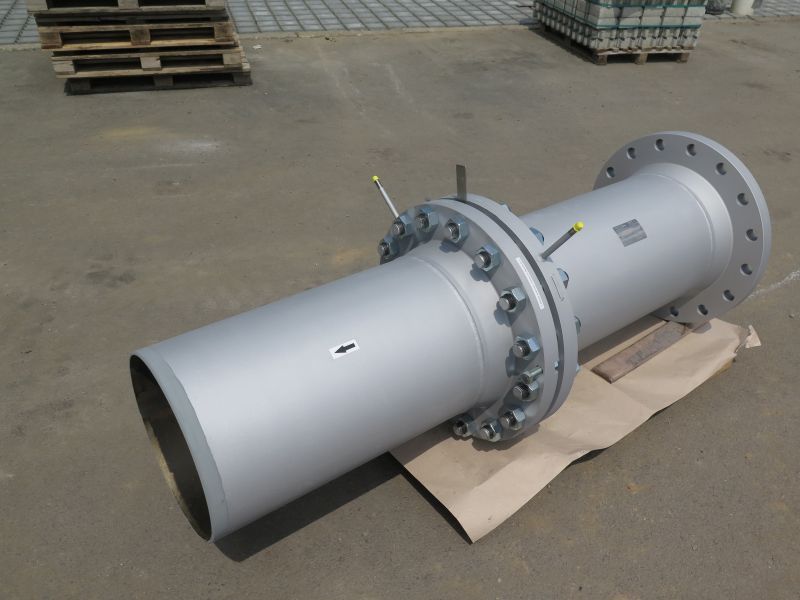

Измерительная линия с многоотверстной диафрагмой стандартно выпускается с прямолинейными участками длиной 2D «перед» диафрагмой и 2D «за» диафрагмой. Участки 2D «перед» диафрагмой – могут быть по соглашению с заказчиком поставлены контрфланцы, соединительный материал и уплотнительные прокладки.

Участок 2D «за» диафрагмой закончен подготовкой под сварной шов, по соглашению с заказчиками участки могут быть закончены фланцами с поставкой контрфланцев, соединительного материала и уплотнительной прокладки.

На измерительной линии можно предусмотреть дополнительный входной участок «перед» диафрагмой до общей длины 4D или 8D в зависимости от типа фасонной части перед диафрагмой. Данный участок закончен подготовкой под сварной шов для присоединения к трубопроводу.

Наиболее распространенные сорта стали для производства измерительной линии – углеродистая, нержавеющая или жаропрочная легированная сталь. Диск многоотверстной диафрагмы в стандартном исполнении изготовляется из нержавеющей стали. По спецзаказу можно изготовить измерительную линию из пластика.

Многоотверстная диафрагма изготовляется как рабочее средство измерения или как утвержденное средство измерения с метрологической поверкой при соблюдении технических параметров и условий, озвученных в Утверждении типа.

К преимуществам многоотверстных диафрагм относится, кроме преимуществ концентрических диафрагм (простота, возможность замены, надежность), в первую очередь меньшая строительная длина, что предоставляет более широкие возможности для применения. Прохождение измеряемой жидкости через несколько суженных щелей уменьшает по сравнению с концентрической диаграммой требования к минимальной длине прямолинейных участков трубопровода перед и за диафрагмой, необходимых для правильной работы средств измерения данного типа.

Многоотверстная диафрагма может быть встроена как в вертикальный, так в горизонтальный трубопровод.
