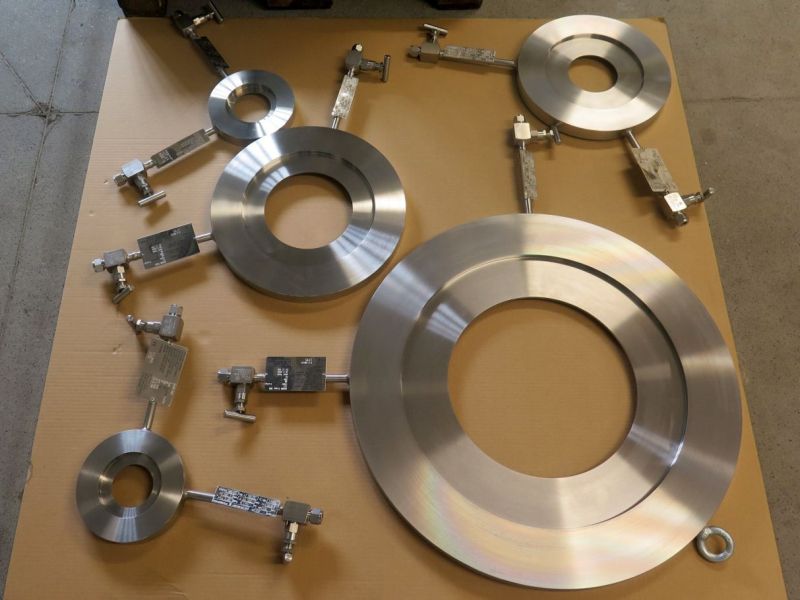

Концентрическая диафрагма – это тонкий диск с круговым отверстием, центр которого расположен на оси трубы. Наиболее распространенное исполнение – установка диафрагмы во фланцевом соединении. Уплотнительные поверхности на диафрагмах можно изготовить в соответствии со стандартами ČSN /ЧСН/, но также по стандартам EN, DIN, ГОСТ и американским стандартам ASME и ANSI или же по заданию и требованиям заказчика.

Концентрическую расходомерную диафрагму можно изготовить и в так называемом вварном исполнении. Компонентами вварного исполнения концентрической диафрагмы являются успокоительные длины труб перед диском диафрагмы. К преимуществам вварной установки в трубы относится экономия материала для фланцев и, как следствие, сведение к минимуму негерметичности фланцевого соединения.

Концентрические диафрагмы в зависимости от типа отбора давления изготовляются как:

• Диафрагмы с угловым отбором давления, т.е., камерные диафрагмы или точечные диафрагмы
• Диафрагмы с отбором давления D перед и D/2 после диска диафрагмы
• Диафрагмы с фланцевым отбором

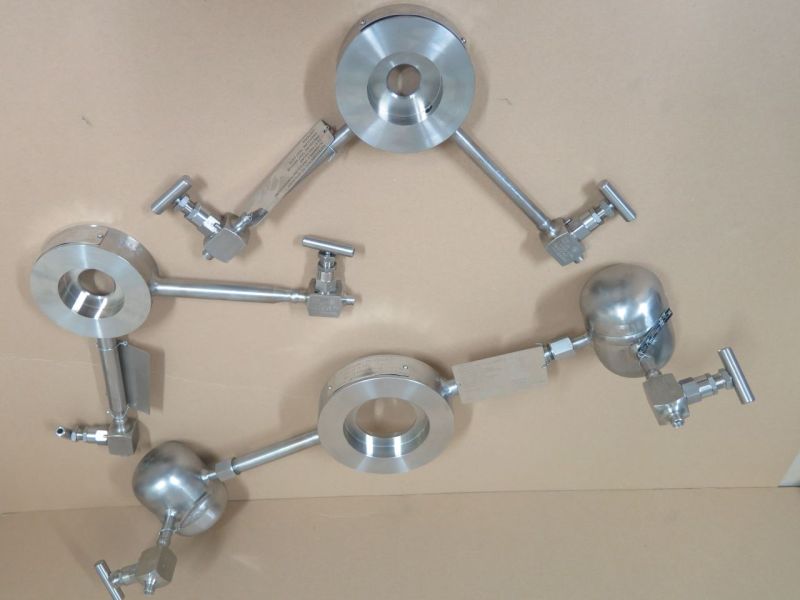

Диафрагма с точечным отбором давления, т.е., диафрагма с точечным угловым отбором давления выпускается в интервале диаметров условного прохода трубопровода Dу 15 – Dу 1000 и для номинального давления до Pу 320. В диафрагме данного типа предусмотрен цельный фланец, а диск диафрагмы обрабатывается прямо в корпусе диафрагмы или же диск диафрагмы запрессовывается в корпус диафрагмы. Рекомендуется использовать точечную диафрагму в точках измерения с высоким рабочим давлением и температурой. В связи с тем, что диафрагма не разбирается, существует более низкая вероятность появления негерметичности. Диск точечной диафрагмы нельзя заменить.

Обычная строительная ширина диафрагмы с точечным отбором давления составляет 40 мм.

Наиболее распространенные сорта стали для производства фланцев диафрагмы с точечным отбором давления – жаропрочная легированная сталь (16Mo3, 14MoV6-3/15 128, 10CrMo9-10/11CrMo910, 13CrMo4-5) или нержавеющая сталь. Точечную диафрагму можно по соглашению изготовить из углеродистой стали, из специальных материалов на базе сплавов никеля и титана или же тантала; диафрагмы также изготовляются из пластика.

Концентрическая расходомерная диафрагма изготовляется как рабочее средство измерения или как утвержденное средство измерения с метрологической поверкой при соблюдении технических параметров и условий, озвученных в Утверждении типа.

Основное преимущество концентрических диафрагм – простота конструкции и четкое определение в стандарте ISO 5167-2, что предназначает их к широчайшему использованию во всех областях измерения расхода потока. Производство диафрагмы с точечным отбором давления можно по согласованию организовать в других интервалах Dу и Pу, чем указано выше.

Стандарт ISO 5167-2 определяет возможность применения концентрической диафрагмы для труб диаметром 50–1000 мм. В привязке к ISO/TR 15377 можно воспользоваться концентрической диафрагмой для труб диаметром 25–50 мм, предусмотрев в ней дренажное или вентиляционное отверстие, или установить диафрагму в конце трубопровода в функции входной диафрагмы для измерения расхода потока при всасывании из свободного пространства. Концентрическая диафрагма может быть встроена как в вертикальном, так в горизонтальном трубопроводе.
