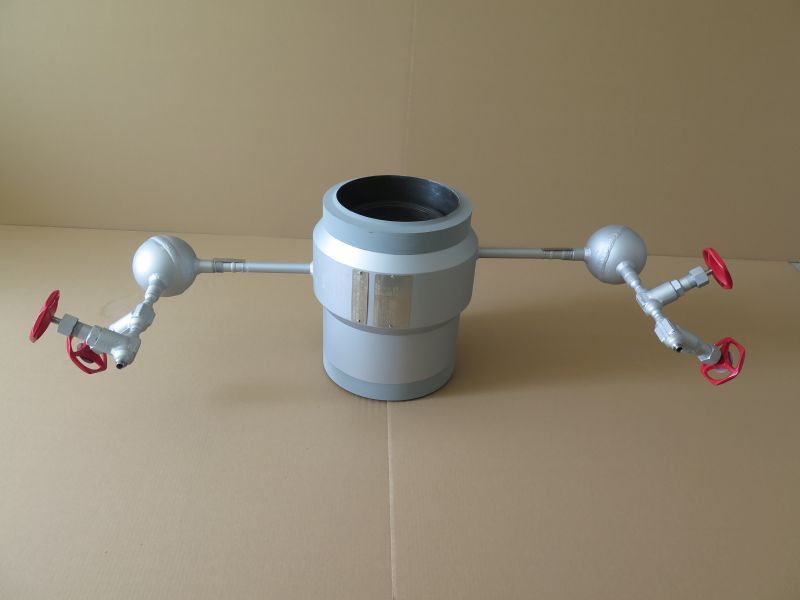

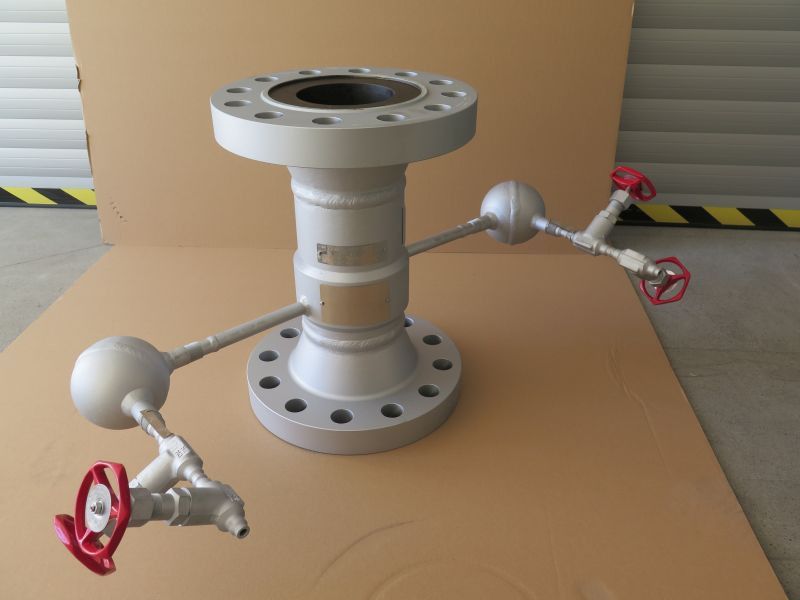

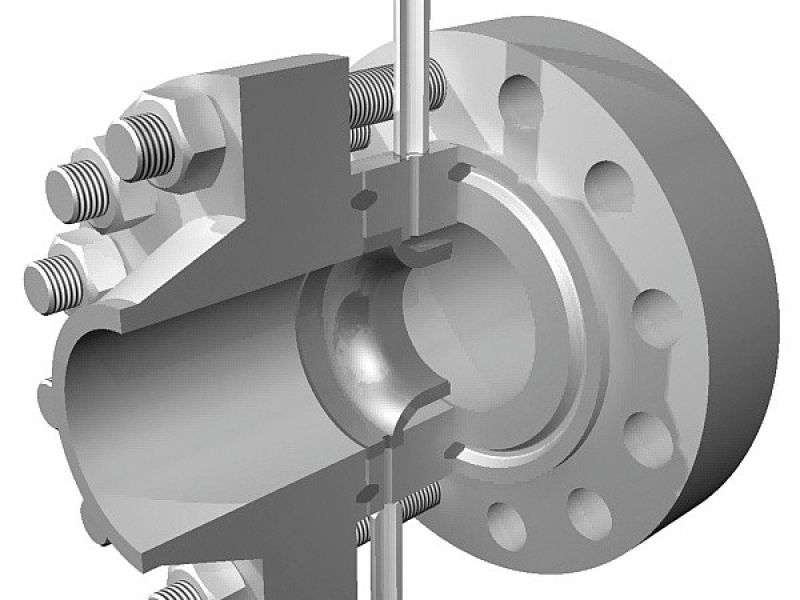

Сопло ISA 1932 – дросселирующий орган потока с закругленной входной стороной и цилиндрической выходной стороной. Благодаря конструкции лучше выдерживает длительную нагрузку от высокой температуры и давления. Корпус сопла в большинстве случаев приварен в трубопроводе, так называемое вварное исполнение, или установлен между фланцами. Компонентами вварного исполнения сопла являются успокоительные участки трубопровода перед соплом. К преимуществам вварной установки в трубопроводе относится экономия материалов на фланцах и, как следствие, также минимизация негерметичности фланцевого соединения. Установка сопла между фланцами рекомендуется до условного давления Pу 100.

Отбор перепада давления может быть камерным или точечным. Камерный отбор с учетом технологии производства сопла используется, как правило, для диаметров условного прохода трубопровода Dу 50 – Dу 80, точечный отбор используется для диаметров условного прохода трубопровода Dу 100 – Dу 500. Выводы перепада давления по согласованию с заказчиками всегда адаптированы к различным вариантам присоединения первичного элемента к измерительному контуру.

Стандарт ISO 5167-3 определяет возможность использования сопла ISA 1932 для труб диаметром 50–500 мм. Наиболее часто для производства сопел используются комбинации стандартно применяемых углеродистых и нержавеющих сталей для измерения расхода жидкостей и жаропрочные стали для измерения расхода пара. Диапазон сортов стали, применяемых для производства сопел, достаточно велик и в настоящее время наряду с обычно используемой легированной сталью сортов 14MoV6-3/15 128, 10CrMo9-10/11CrMo910, 13CrMo4-5, 16Mo3 широко применяются материалы X10CrMoVNb9-1, X10CrWMoVNb9-2 и 15NiCuMoNb5.

Сопло ISA 1932 изготовляется как рабочее средство измерения или как утвержденное средство измерения с метрологической поверкой при соблюдении технических параметров и условий, озвученных в Утверждении типа.

К большим преимуществам сопла ISA 1932 относится его высокая эксплуатационная надежность и возможность применения для измерения расхода жидкостей, газов и пара, включая и значительно перегретый водяной пар.

Рекомендуется использовать сопла со стороны высокого давления котельных систем и распредсетей (пар высокого давления, питающая вода). Сопло ISA 1932 можно также использовать в конце трубопровода в функции входного сопла для измерения расхода при всасывании из свободного пространства. Сопло может быть встроено как в вертикальном, так в горизонтальном трубопроводе.
