Главный компонент комплекта расходомерной диафрагмы в соответствии с ASME B16.36 – диск диафрагмы, который поставляется также как самостоятельная позиция. Диск диафрагмы может быть по требованию заказчика исполнен как концентрическая диафрагма, сегментная, многоотверстная, ограничительная, дросселирующая, эксцентрическая диафрагма и др. Исполнение диска зависит от типа уплотнительных поверхностей фланцев (RF, RTJ); диск зажат между парой фланцев отбора давления.

Фланцы отбора давления используют отбор давления по принципу, определенному в стандарте ISO 5167-2; возможен также угловой отбор давления. Фланцы отбора давления изготовлены в соответствии с требованиями ASME B16.36 в интервале классов давления 300–2500 lb. Все комплекты фланцев отбора давления оборудованы двумя парами отбора давления, болтами, гайками, уплотнительными прокладками и распорными болтами, которые помогают при снятии диска. Отверстия во фланцах отбора давления стандартно изготовлены с внутренней NPT резьбой; на одном из отверстий предусмотрена заглушка для очистки от засорения.

На фланцах могут быть исполнены выводы перепада давления, которые по соглашению с заказчиками всегда адаптированы к разным вариантам присоединения первичного элемента к измерительному контуру.

Диски диафрагм и комплекты фланцев отбора давления выпускаются для интервала диаметров условного прохода трубопровода Dу 25 (1“) – Dу 1000 (40“). Комплект фланцев отбора давления с диафрагмой можно по запросу дополнить прямолинейными участками трубопровода длиной 2D «перед» и 2D «за» диафрагмой.

Наиболее распространенные сорта стали для производства диска диафрагмы – нержавеющие стали класса 304, 321 или 316, по спецзаказу можно использовать и другие материалы. На ушке диска выбиты основные параметры – диаметр условного прохода, условное давление, материал, диаметр сверления и др. На диске диафрагмы может быть предусмотрено так называемое дренажное отверстие для газа или вентиляционное отверстие для других жидкостей в соответствии с ISO/TR 15377.

Концентрическая диафрагма, предназначенная для встраивания между фланцами отбора давления в соответствии с ASME B16.36, выпускается как рабочее средство измерения или как утвержденное средство измерения с метрологической поверкой при соблюдении технических параметров и условий, озвученных в Утверждении типа.

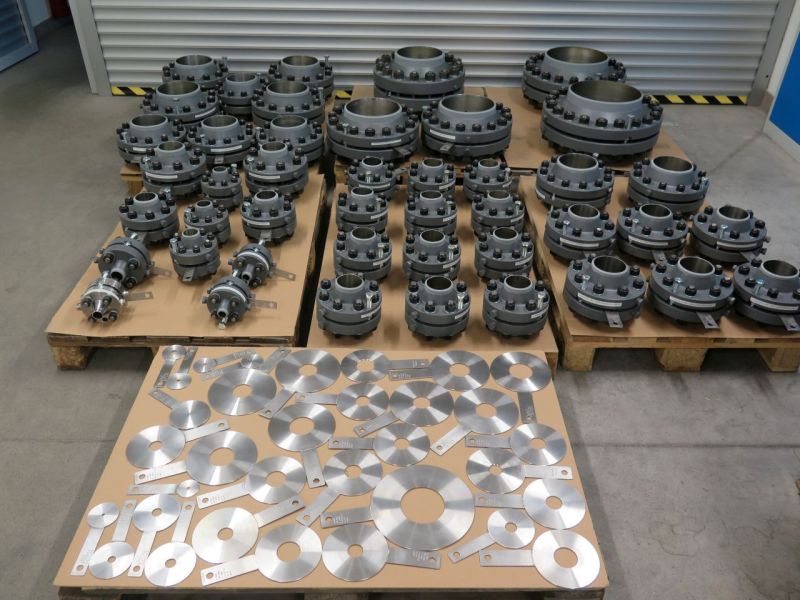

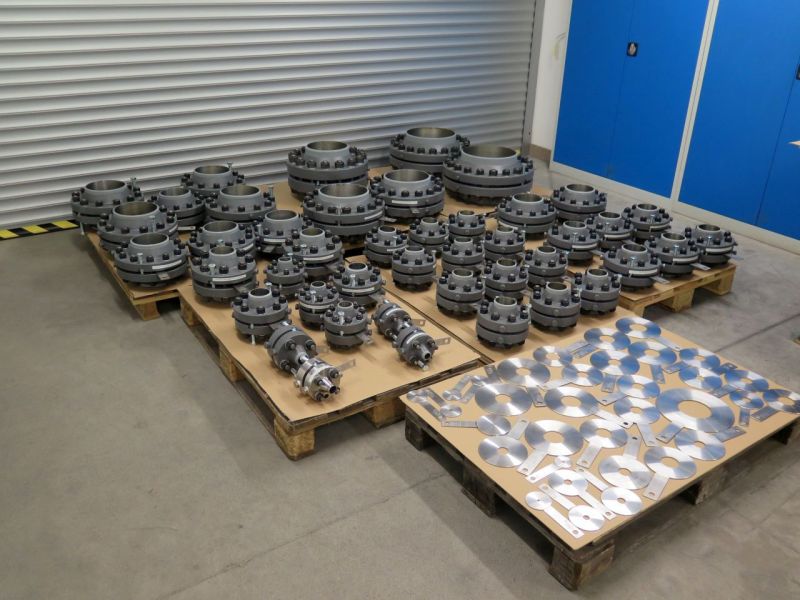

Комплект фланцев отбора давления с диафрагмой – экономичный прогрессивный метод встроенного измерения с помощью расходомерной диафрагмы. За счет того, что отбор перепада давления встроен в корпус фланца, нет необходимости поставлять самостоятельно входную кромку диафрагмы или сверлить дополнительные отверстия в стенке трубопровода. Комплект фланцев отбора давления с диафрагмой может быть встроен как в вертикальный, так в горизонтальный трубопровод.

В комплект поставки фланцев отбора давления могут также входить промывочные кольца, которые заменяют диск диафрагмы при промывании трубопровода после сварки или других технологических вмешательств.

Применение промывочных колец, внутренний диаметр которых соответствует диаметру трубопровода, предотвращает повреждение диска диафрагмы твердыми частицами, загрязнениями, но также повреждение вследствие временного агрессивного воздействия технологической жидкости.
