Классическая труба вентури

Труба Вентури используется для измерения расхода газов и жидкостей, где требуется низкая потеря давления. В зависимости от способа производства существуют классические трубы Вентури с литым конфузором, обработанным конфузором или сварным металлическим конфузором.

Классическая труба Вентури состоит из:

  • входного цилиндра с отбором (+) перепада давления
  • конического конфузора с общим углом 21°
  • цилиндрического патрубка с отбором (-) перепада давления, длина патрубка равна диаметру патрубка d
  • конического диффузора с общим углом при вершине в интервале 7–15°
  • кольцевой камеры для отбора давления

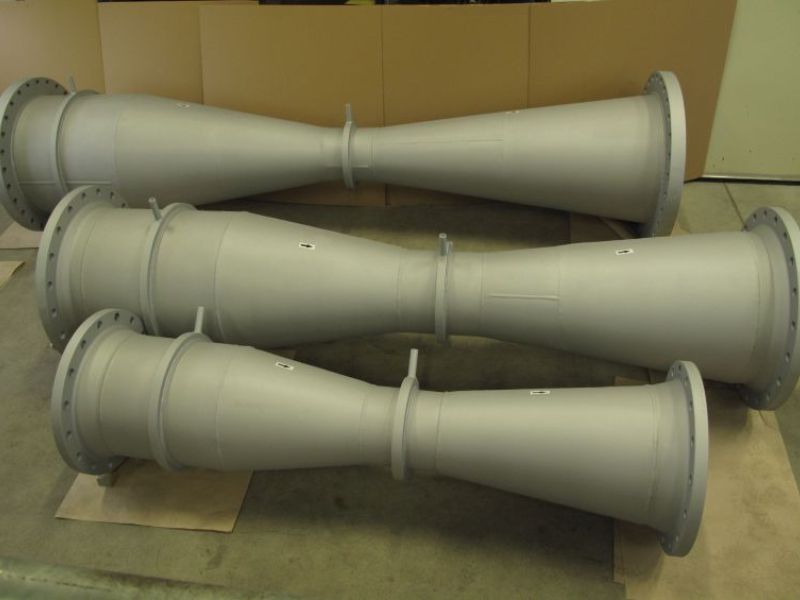

  • Входной цилиндр и диффузор закончены фланцем или подготовкой под сварное соединение, так называемое вварное исполнение. К преимуществам вварной установки в трубы относится экономия материала для фланцев и, как следствие, сведение к минимуму негерметичности фланцевого соединения

Как метод производства для меньших Dу используется чистовая обработка, для больших Dу – сварка из листового металла. У сварных классических труб Вентури цилиндрический патрубок проходит чистовую обработку с учетом допусков, предусмотренных стандартом.

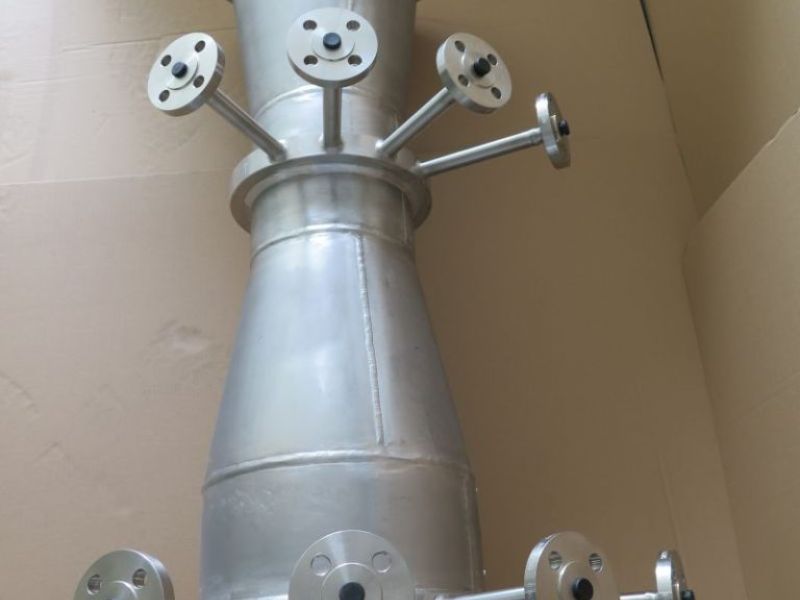

Отбор перепада давления исполнен в форме самостоятельных отборов в стенке трубопровода, которые соединены кольцевыми камерами. Выводы перепада давления по соглашению с заказчиками всегда адаптированы к разным вариантам присоединения первичного элемента к измерительному контуру.

Стандарт ISO 5167-4 определяет возможность использования классической трубы Вентури для трубопроводов диаметром 50–1200 мм. Наиболее часто для производства классических труб Вентури используются стандартно применяемые углеродистые или нержавеющие стали для измерения расхода жидкостей и газов, и жаропрочные стали для измерения расхода пара, как, например, легированная сталь 14MoV6-3/15 128, 10CrMo9-10/11CrMo910, 13CrMo4-5, 16Mo3, X10CrMoVNb9-1 a 15NiCuMoNb5.

Классическая труба Вентури изготовляется как рабочее средство измерения или как утвержденное средство измерения с метрологической поверкой при соблюдении технических параметров и условий, озвученных в Утверждении типа.

Основные преимущества классической трубы Вентури:

  • требует использования прямолинейных участков, которые намного короче по сравнению с диафрагмами и соплами. Приводит к очень небольшим потерям давления (4–20 % от измеряемого перепада давления), поэтому – экономичный первичный элемент
  • для жидкостей с высокой скоростью потока, например, пара, показывает высокую эксплуатационную надежность
  • не засоряется отложениями

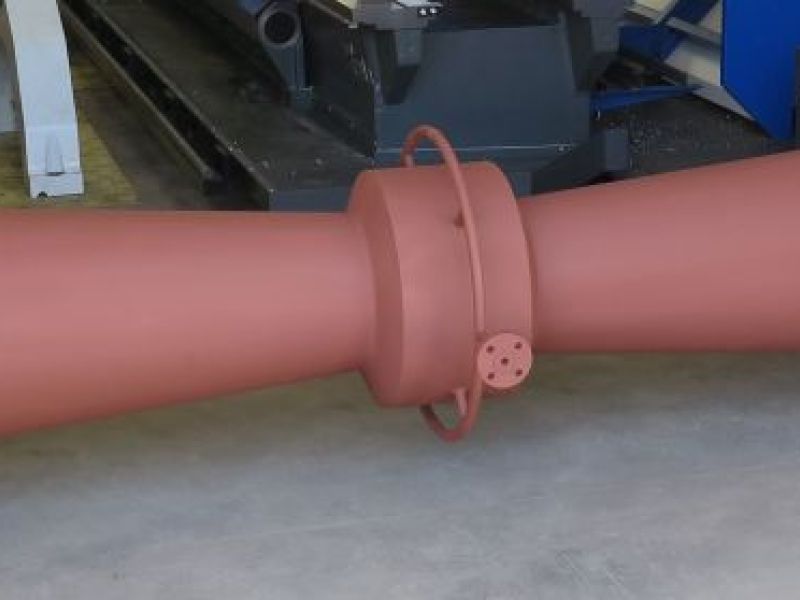

Конструкция и производство классической трубы Вентури соответствует требованиям заказчика, к которым может, например, относиться, двухстороннее измерение, подогрев с обшивной и др. Может быть встроена как в вертикальном, так в горизонтальном трубопроводе.
