Сопло в соответствии с ASME PTC 6 – дросселирующий орган, состоящий из сопла с длинным радиусом, которое вместе с установленным перед ней выпрямителем потока встроено в измерительную линию. Такое решение позволяет получить комплексную систему с высокой степенью точности измерения расхода; используется для измерения расхода воды при тепловых приёмочных испытаниях паровых турбин.

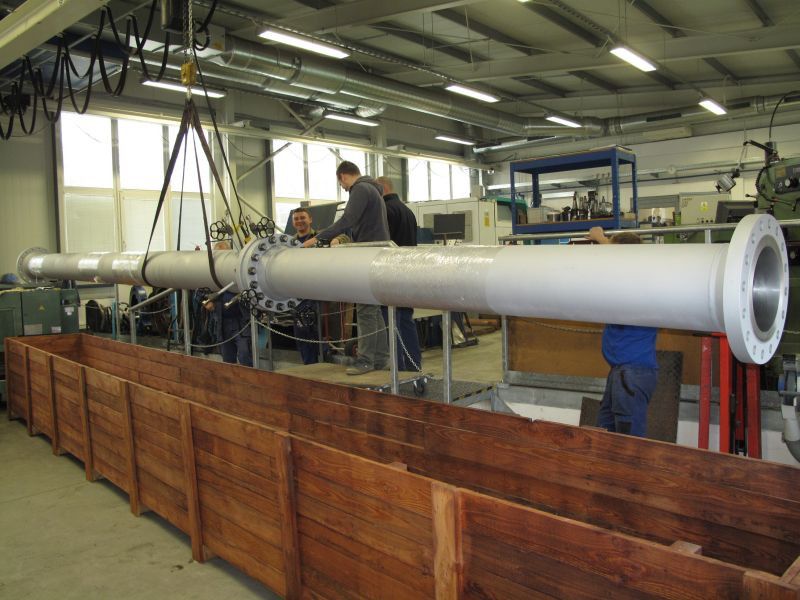

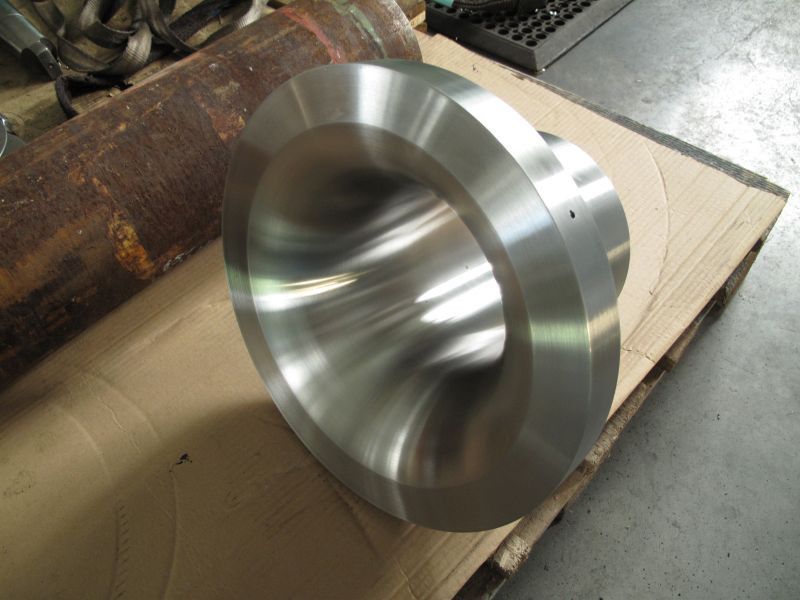

Корпус сопла имеет эллиптическую впускную сторону и цилиндрическую выпускную сторону, так называемый патрубок сопла, в котором осуществляется отбор (–) перепада давления. В интервале спецификации стандарта ASME PTC 6 можно изготовить конструкцию данного сопла с малым отношением диаметров в пределах 0,25 ≤ β ≤ 0,5. Форма сопла предусмотрена в соответствии со стандартом ASME PTC 19.5.

Корпус сопла в большинстве случаев установлен между фланцами или может быть приварен к трубопроводу, так называемое вварное исполнение. К преимуществам вварной установки как корпуса сопла, так всей системы в трубы относится экономия материала для фланцев и, как следствие, сведение к минимуму негерметичности фланцевого соединения. Особенно оправдало себя данное исполнение в системах с высоким давлением.

Для обоих исполнений компонентами сопла являются успокоительные участки трубопровода длиной мин. 20D «перед» соплом и 10D «за» соплом. Компонентом успокоительного участка трубопровода «перед» соплом является выпрямитель потока, который установлен на минимальном расстоянии 16D «перед» корпусом сопла. Может использоваться как выпрямитель типа успокоитель потока со связкой 50 трубок, так пластинчатый выпрямитель, сконструированный в соответствии с ASME PTC 6.

Ось отбора (+) перепада давления находится на расстоянии 1D от входной стороны сопла. Для отбора (+) перепада давления должны быть отдельно изготовлены четыре вывода перепада давления так же, как и для отбора (–) перепада давления в патрубке сопла. Выводы перепада давления по согласованию с заказчиками всегда адаптированы к различным вариантам присоединения первичного элемента к измерительному контуру.

Наиболее распространенный сорт стали для производства корпуса сопла с отбором в патрубке – нержавеющая сталь. С целью исключения возможной разницы в тепловом расширении сопла и часть участка «перед» соплом минимальной длины 4D изготовлена из нержавеющей стали. Остальные компоненты измерительной линии изготовлены из углеродистой стали, нержавеющей стали или из материалов, подходящих под параметры измеряемой жидкости.

Система должна быть изготовлена с высокой точностью, особенно это касается геометрии корпуса сопла и исполнения отборов (-) перепада давления в патрубке сопла – важнейших факторов, влияющих на успешную калибровку.

Правильность изготовления системы как целого подтверждается калибровкой с использованием воды при условиях потока максимально приближенных к условиям приемочных испытаний паровых турбин.

Точно проведенная калибровка позволяет использовать всю систему сопла для целей приемочных испытаний паровых турбин.
