Дисковый выпрямитель потока типа «ZANKER»

Выпрямитель потока обычно по конструкции предусмотрен для устранения или значительного ограничения вихревого движения жидкости и повторного формирования профиля скорости при создании приемлемых условий, озвученных в стандарте ISO 5167-1. Применение выпрямителя потока содействует исключению крупных деформаций профиля скорости и, тем самым, грубых ошибок в измеряемом расходе. Дисковый выпрямитель потока типа «Zanker» можно использовать для всех типов жидких сред, то есть, и для жидкостей и газов.

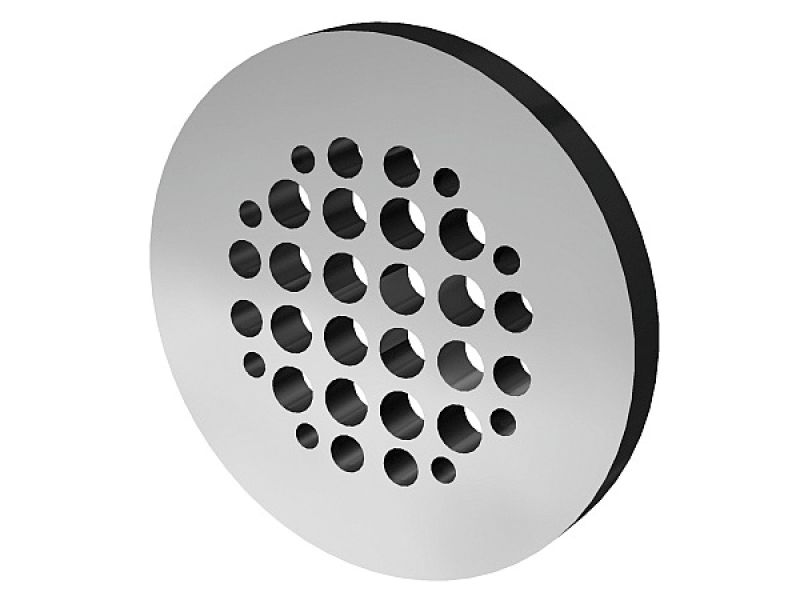

Дисковый выпрямитель потока типа «Zanker» состоит из 32 просверленных отверстий, симметрично расположенных симметрично в формате круга. Диаметры отверстий являются функциями внутреннего диаметра трубы D. К ним относятся:

  1. кольцо из 4-х сосредоточенных отверстий диаметром 0,141D ± 0,001D на диаметре делительной окружности 0,25D ± 0,002 5D,
  2. кольцо из 8 отверстий диаметром 0,139D ± 0,001D на диаметре делительной окружности 0,56D ± 0,005 6D,
  3. кольцо из 4 отверстий диаметром 0,1365D± 0,001D на диаметре делительной окружности 0,75D ± 0,007 5D,
  4. кольцо из 8 отверстий диаметром 0,110D ± 0,001D на диаметре делительной окружности 0,85D ± 0,008 5D,
  5. кольцо из 8 колец диаметром 0,077D ± 0,001D на диаметре делительной окружности 0,90D ± 0,009D.

Толщина перфорированного диска находится в интервале 0,12D – 0,15D.

Для дискового выпрямителя потока типа «Zanker» коэффициент потери давления составляет приблизительно K = 3.

Дисковый выпрямитель потока типа «Zanker» устанавливается во фланцевом соединении трубопровода. Уплотнительные поверхности на выпрямителе потока можно, кроме стандартов ČSN /ЧСН/, изготовлять также в соответствии со стандартами EN, DIN, ГОСТ, по американским стандартам ASME и ANSI (RF, RTJ) или по запросам и требованиям заказчика.

Для производства дискового выпрямителя потока типа «Zanker» чаще всего используются нержавеющие стали; по требованию заказчика могут быть использованы и другие материалы. Выпрямитель можно встроить в горизонтальный или вертикальный трубопровод.

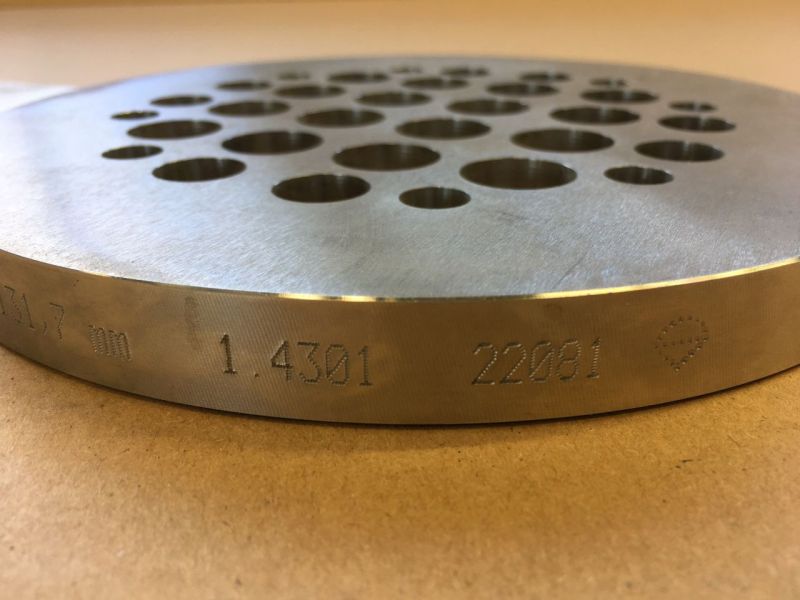

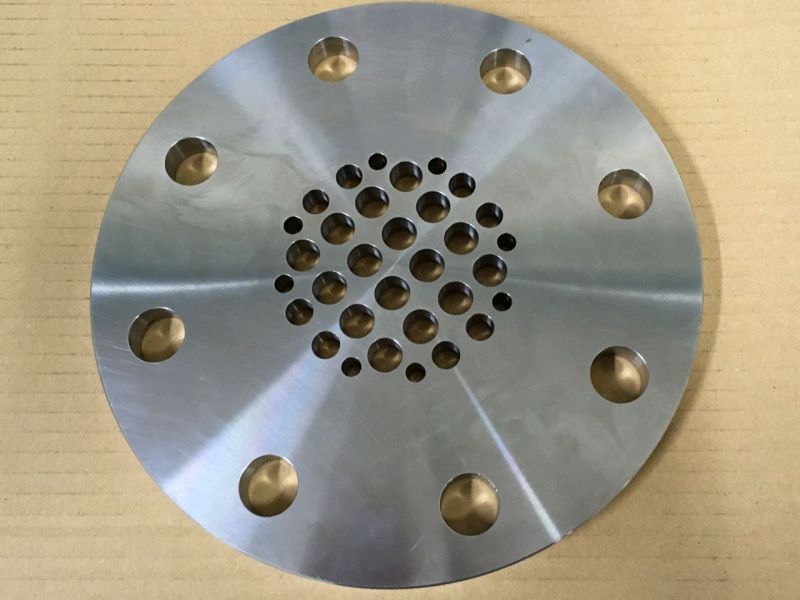

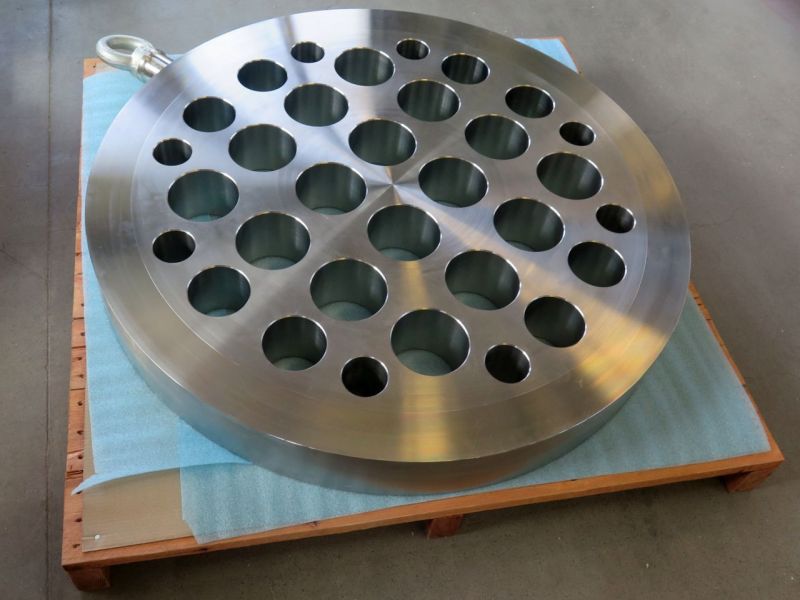

Фотогалерея
