Выпрямитель потока в виде связки из 19 трубок

Выпрямитель потока обычно по конструкции предусмотрен для устранения или значительного ограничения вихревого движения жидкости, но не приводит к повторному формированию профиля скорости. Применение выпрямителя потока содействует исключению крупных деформаций профиля скорости и, тем самым, грубых ошибок в измеряемом расходе. Ыпрямитель потока в виде связки из 19 трубок можно использовать для всех типов жидких сред, то есть, и для жидкостей и газов.

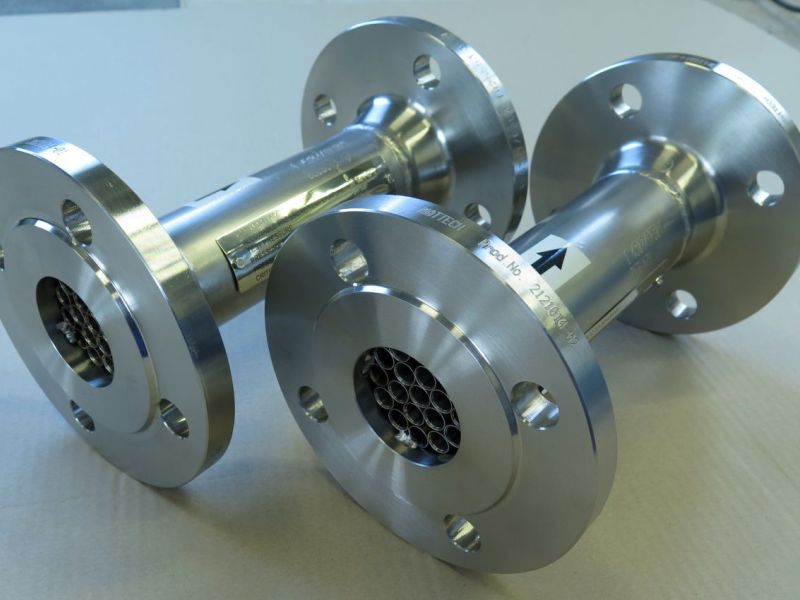

Выпрямитель потока в виде связки трубок состоит из связки параллельно установленных соприкасающихся трубок, зафиксированных между собой и закрепленных внутри трубопровода. Выпрямитель образован связкой из 19 трубок. Их длина больше ила равна 10dt, где dt – наружный диаметр погруженной трубки. Трубки соединены между собой, а вся связка из трубок опирается на внутреннюю стенку трубопровода.

Коэффициент потери давления K для выпрямителя потока обычно зависит от количества трубок и толщины их стенки. Для выпрямителя потока в виде связки из 19 трубок коэффициент потери давления приблизительно составляет K = 0,75.

Выпрямитель потока в виде связки из 19 трубок чаще всего устанавливается в фланцевом соединении трубопровода. Уплотнительные поверхности на фланцах можно, кроме стандартов ČSN /ЧСН/, изготовлять также в соответствии со стандартами EN, DIN, ГОСТ, по американским стандартам ASME и ANSI (RF, RTJ) или по запросам и требованиям заказчика.

Для производства выпрямителя потока в виде связки из 19 трубок чаще всего используются углеродистые или нержавеющие стали; по требованию заказчика могут быть использованы у другие материалы.

Выпрямитель можно встроить в горизонтальный или вертикальный трубопровод.

Выпрямитель потока в виде связки из 19 трубок можно использовать после любой предшествующей фасонной части с диафрагмой, отношение диаметров которой составляет 0,67 или менее при соблюдении условий встраивания, озвученных в стандарте ISO 5167-2.

Выпрямитель потока в виде связки из 19 трубок можно также использовать для сокращения предусмотренных прямолинейных участков перед диафрагмой. Допустимое размещение выпрямителя потока в виде связки из 19 трубок зависит от расстояния до ближайшей предшествующей фасонной части.
