Дисковый выпрямитель потока типа «K-LAB NOVA»

Выпрямитель потока обычно по конструкции предусмотрен для устранения или значительного ограничения вихревого движения текучей среды и повторного формирования профиля скорости при создании приемлемых условий, озвученных в стандарте ISO 5167-1. Применение выпрямителя потока содействует исключению крупных деформаций профиля скорости и, тем самым, грубых ошибок в измеряемом расходе потока. Выпрямитель потока K-Lab в исполнении «NOVA» можно использовать для всех типов текучих сред, то есть, и для газов и жидкостей.

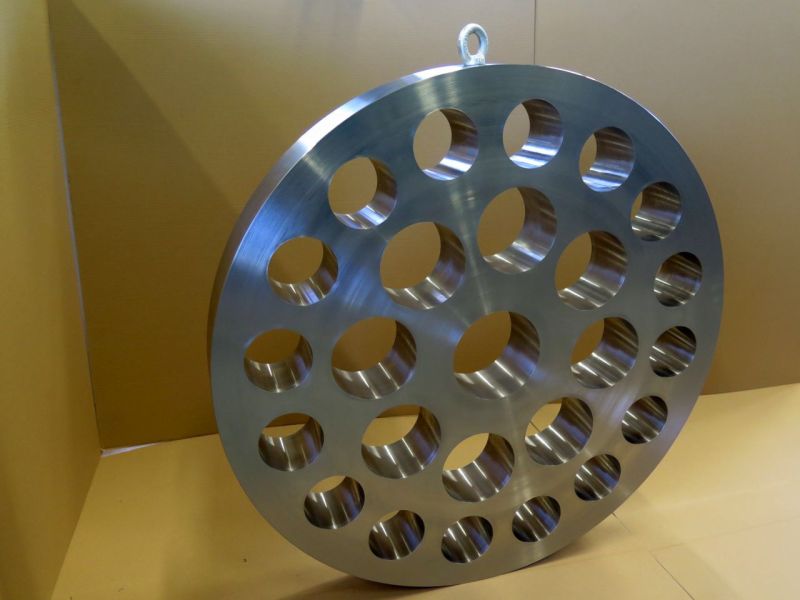

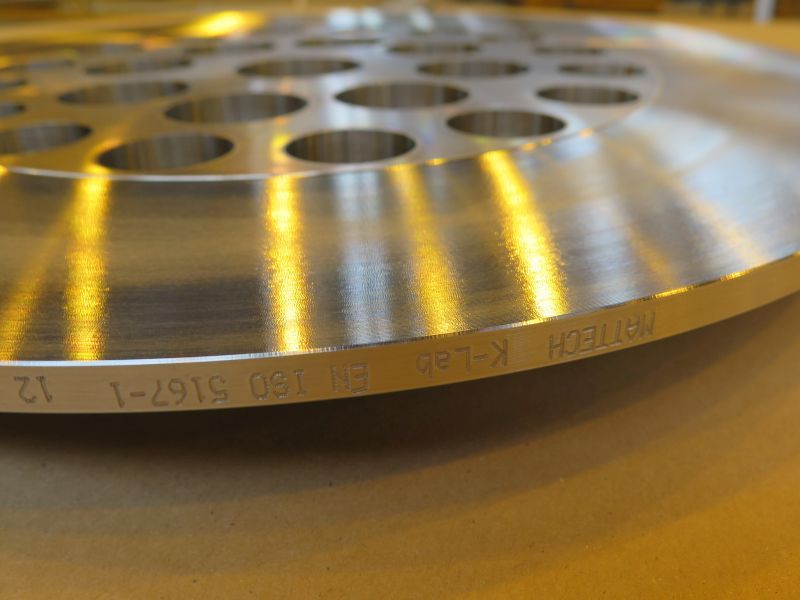

Дисковый выпрямитель потока K-Lab в исполнении «NOVA» состоит из пластины с 25-ю просверленными отверстиями, симметрично расположенными в формате круга. Диаметры отверстий являются функциями внутреннего диаметра трубы D и зависят от ReD:

При условии, что ReD ≥ 8 x 105, размеры и размещение отверстий следующие:

  • диаметр сосредоточенного отверстия 0,18629D ± 0,00077D,
  • кольцо из 8 отверстий диаметром 0,163D ± 0,00077D на диаметре делительной окружности 0,5D ± 0,5 мм,
  • кольцо из 16 отверстий диаметром 0,1203D ± 0,00077D на диаметре делительной окружности 0,85D ± 0,5 мм.

При условии, что 8 x 105 > ReD ≥ 105, размеры и размещение отверстий следующие:

  • диаметр сосредоточенного отверстия 0,22664D ± 0,00077D,
  • кольцо из 8 отверстий диаметром 0,16309D ± 0,00077D на диаметре делительной окружности 0,5D ± 0,5 мм,
  • кольцо из 16 отверстий диаметром 0,12422D ± 0,00077D на диаметре делительной окружности 0,85D ± 0,5 мм.

Толщина перфорированного диска находится в интервале 0,125D – 0,15D.

Для дискового выпрямителя потока типа «K-Lab NOVA» коэффициент потери давления составляет приблизительно K = 2.

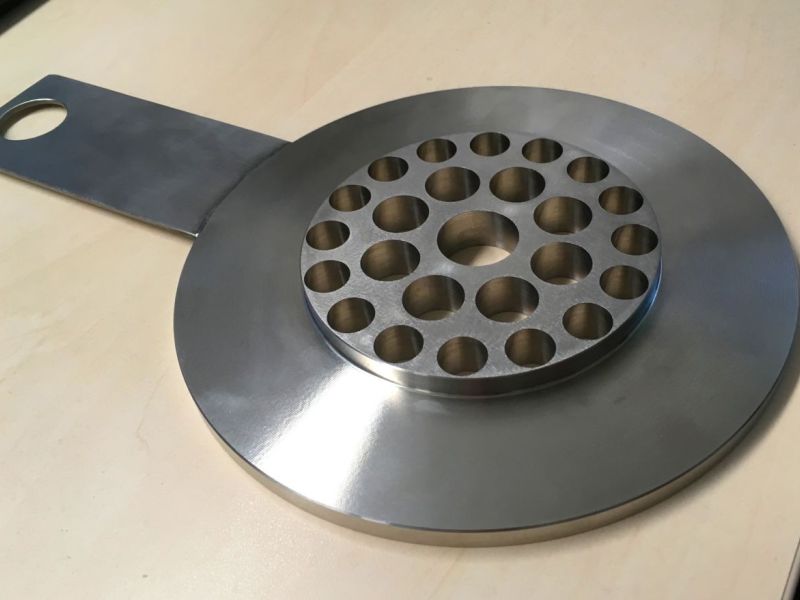

Дисковый выпрямитель потока типа «K-Lab NOVA» устанавливается во фланцевом соединении трубопровода. Уплотнительные поверхности на выпрямителе потока можно, кроме стандартов ČSN /ЧСН/, изготовлять также в соответствии со стандартами EN, DIN, ГОСТ, по американским стандартам ASME и ANSI (RF, RTJ) или по запросам и требованиям заказчика.

Для производства дискового выпрямителя потока типа «K-Lab NOVA» чаще всего используются нержавеющие стали; по требованию заказчика могут быть использованы и другие материалы. Выпрямитель можно встроить в горизонтальный или вертикальный трубопровод.

Выпрямитель потока «K-Lab NOVA» можно использовать после любой предшествующей фасонной части с диафрагмой, отношение диаметров которой составляет 0,67 или менее. Использование выпрямителя потока «K-Lab NOVA» позволит сократить прямолинейный участок перед диафрагмой до 17D до ближайшей фасонной части.
