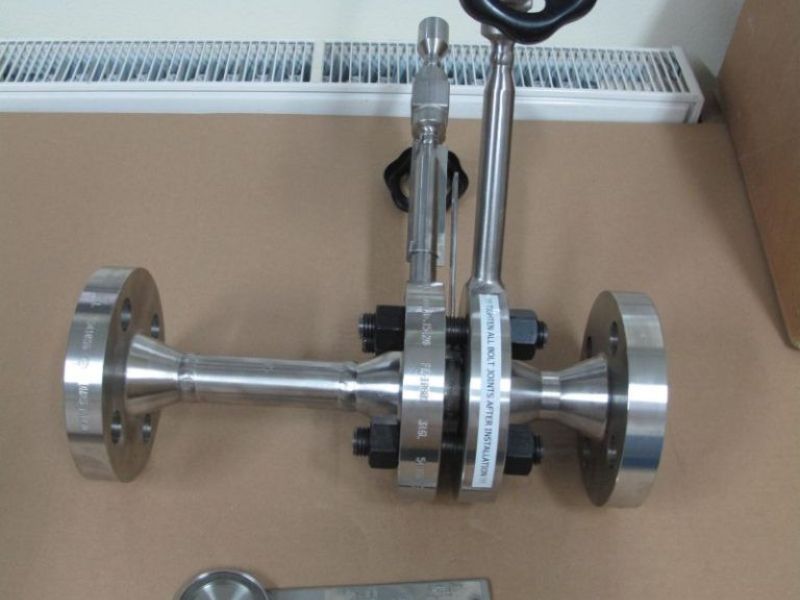

Tato měřicí trať, nazývaná také jako integrovaná měřicí trať, je určena pro měření nízkých průtoků tekutin v potrubích s vnitřním průměrem menším než 50 mm. Měřicí trať je kompletní sestava tvořená centrickou clonou s přímými úseky potrubí na její nátokové i odtokové straně. Konstrukčně je rozdělena na tři úseky: část vstupní, ve které dochází k uklidnění protékající tekutiny, dále měřicí (clona) a část výstupní.

Potrubní úseky měřicí tratě splňují všechny podmínky tvarové a geometrické přesnosti definované normou ČSN EN ISO 5167 a ISO/TR 15377, jež se vztahují na základní provedení měřící tratě specifikované v certifikátu o schválení typu. Dělení měřicí tratě na jednotlivé úseky umožňuje kontrolu při údržbě nebo následném ověřování měřidla.

Clonový kotouč je pečlivě vycentrován mezi přírubami jednoduchým konstrukčním uložením. Pro odběry diferenčního tlaku mohou být použity pouze koutové odběry tlaku. Vývody diferenčního tlaku jsou po dohodě s odběrateli vždy uzpůsobeny nejrůznějším variantám připojení primárního prvku k měřicímu okruhu. Konstrukce měřicí trati umožňuje přímou montáž snímače tlakové diference na odběry clony.

Měřicí trať s centrickou clonou se vyrábí v rozsahu jmenovitých světlostí vnitřního průměru potrubí D 25 mm až D 50 mm. Rozsah použití centrické clony je pro poměr průměrů β = d/D, 0,25 až 0,70.

Měřicí trať s centrickou clonou ve světlostech D 25 mm až D 50 mm je standardně vyráběna s přímými úseky potrubí v délkách minimálně 10D „před“ clonou a 5D „za“ clonou. Procesní připojení měřicí trati je standardně na obou koncích přírubové.

Pro výrobu měřicí tratě je nejčastěji používána uhlíková, nerezová nebo žáropevná legovaná ocel. Kotouč centrické clony je standardně vyráběn z nerezové oceli. Měřicí trať lze po dohodě zhotovit i z plastových materiálů.

Integrovaná měřicí trať s centrickou clonou je vyráběna buď jako pracovní měřidlo nestanovené, nebo jako stanovené měřidlo s metrologickým ověřením při dodržení technických údajů a podmínek uvedených v příslušném opatření obecné povahy. Výrobu měřicí tratě s centrickou clonou lze dohodnout i s prodlouženými přímými úseky potrubí, možné je i obousměrné měření průtoku. Měřící trať v provedení jako pracovní měřidlo nestanovené lze vyrobit i v jiných konstrukčních provedeních, než jak je uvedeno výše a v dimenzi od DN 15.

Integrovaná měřicí trať s centrickou clonou může být zabudována jak ve svislém, tak ve vodorovném potrubí. Integrovaná měřící trať musí být zabudována do potrubí v souladu s ČSN EN ISO 5167 a ISO/TR 15377.
