Kondenzační nádoby se používají v měřicích okruzích průtoku páry. Jejich úkolem je zajistit stálé zaplnění impulsního potrubí kondenzátem páry v téže výšce. Proto se kondenzační nádoby umísťují přímo u vývodů primárních prvků tak, aby byly ve vodorovné poloze. Tím je vyloučen chybný přídavný diferenční tlak, který by jinak vznikl jako důsledek nestejných nátokových výšek. Jejich velký vnitřní objem zaručuje minimální kolísání hladiny kondenzátu. Kolísání hladiny nepříznivě ovlivňuje výslednou přesnost měření.

Funkční rozměry

Velikost kondenzační nádoby je navržena s ohledem na respektování požadavků normy ISO 2186 a také dle teploty a tlaku páry v hlavním potrubí.

Meze použití a provedení

Těleso kondenzační nádoby je navrženo pro pracovní tlak 11 MPa při teplotách 200 °C, 300 °C, 400 °C nebo 10 MPa při teplotě 500 °C. Kondenzační nádoba je standardně opatřena výstupní uzavírací armaturou. Nejvyšší pracovní tlak uzavírací armatury je 20 MPa při teplotě 500 °C. Na vyžádání lze kondenzační nádobu dodat bez výstupní uzavírací armatury pouze s přivařovacím nátrubkem pro připojení k impulsnímu potrubí.

Materiálové provedení

Těleso kondenzační nádoby je vyrobeno z nerezové oceli X6CrNiTi18-10 (1.4541), uzavírací armatura z nerezové oceli X6CrNiMoTi17-12-2 (1.4571). Na vyžádání lze kondenzační nádobu vybavit uzavírací armaturou z jiného materiálu.

Procesní připojení

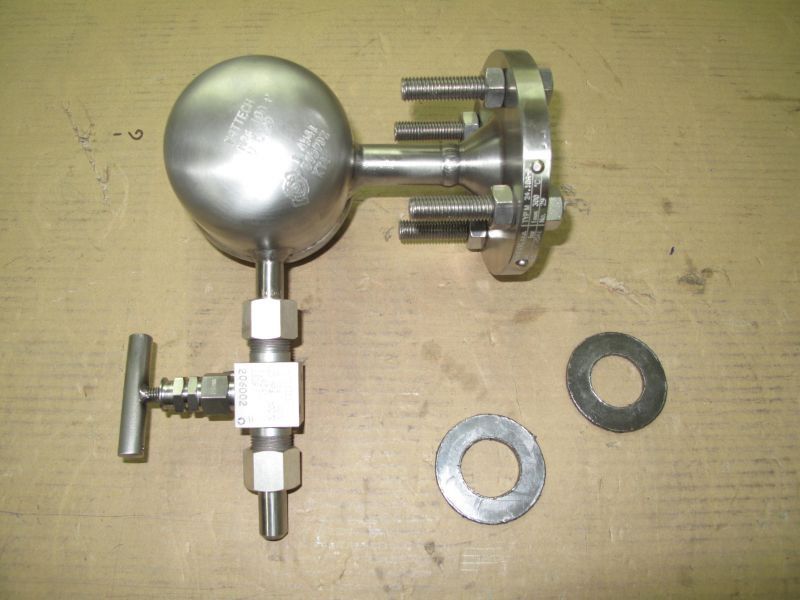

Kondenzační nádoba je na vstupní straně opatřena šroubením, popř. podle požadavku nátrubkem ukončeným přípravou pro svarový spoj na průměru 14 mm nebo přírubou DN 10 PN 100. Na výstupní straně je opatřena navařenou uzavírací armaturou ukončenou přípravou pro svarový spoj na průměru 14 x 2,5 mm, popř. 12 x 1,5 mm. Na vyžádání lze kondenzační nádobu opatřit jiným procesním připojením.

Způsob zabudování

Kondenzační nádoby jsou umísťovány přímo na vývody primárních prvků tak, aby tyto vývody byly v rovině – hladina kondenzátu v kondenzačních nádobách musí být ve stejné výšce (rozdíl 1 mm hladiny způsobí chybu měření diferenčního tlaku ve výši 10 Pa). U kondenzačních nádob instalovaných na primárních prvcích ve svislých potrubích je nutné instalovat obě kondenzační nádoby na téže úrovni, přednostně na úrovni horního odběru. Nádoba při své plné funkčnosti vyzařuje teplo do okolí, a proto nesmí být izolována. Teplota je závislá na tlaku kondenzátu v nádobě.
