Ограничительная диафрагма

Функция ограничительной диафрагмы заключается в том, что она способна при постоянной скорости потока снизить давление жидкости на выходе из диафрагмы до заданного значения, то есть, она служит как гидравлическое сопротивление. Расчет диаметра ограничительной диафрагмы исходит из эксплуатационных требований к величине постоянной потери давления.

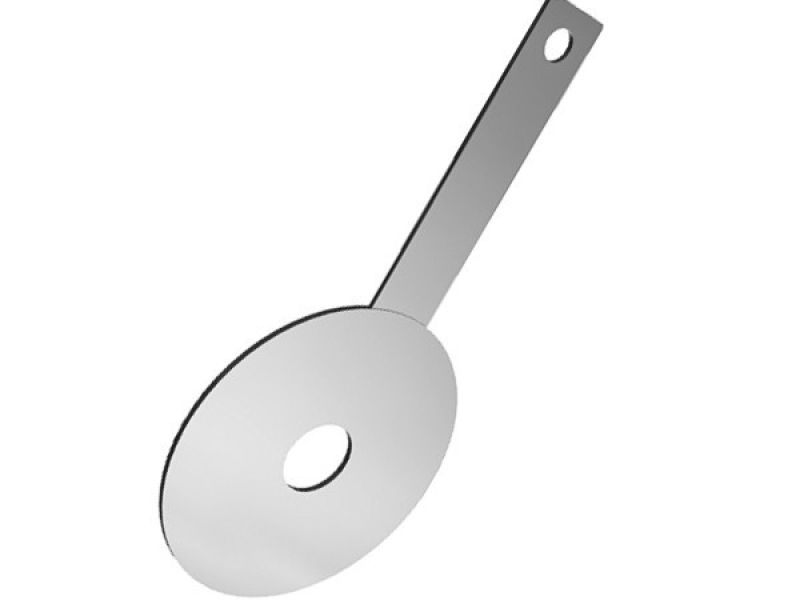

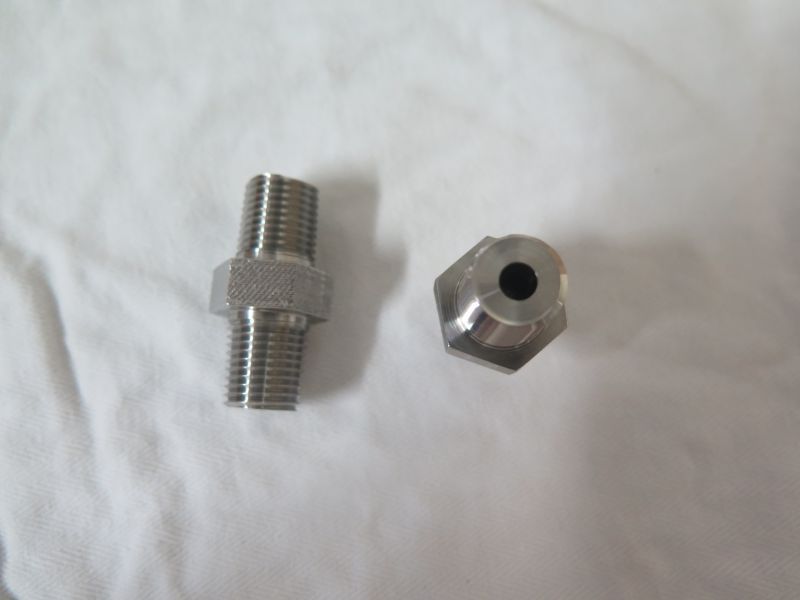

Ограничительная диафрагма – тонкий диск с круговым отверстием, центр которого лежит на оси трубопровода. Чаще всего диафрагма устанавливается в фланцевом соединении. Уплотнительные поверхности на диафрагмах можно, кроме стандартов ČSN /ЧСН/, изготовлять также в соответствии со стандартами ISO, DIN, ГОСТ, по американским стандартам ASME и ANSI (RF, RTJ) или по запросам и требованиям заказчика.

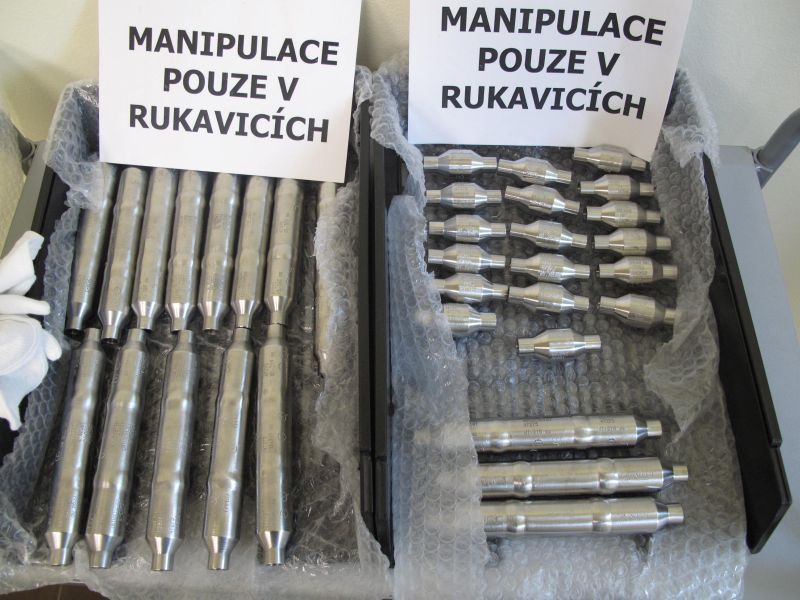

Ограничительная диафрагма может быть изготовлена в так называемом вварном исполнении. Компонентами вварного исполнения ограничительной диафрагмы являются короткие успокоительные участки трубопровода перед и за диском диафрагмы, позволяющие вваривание диафрагмы в трубопровод с помощью стыковых швов. К преимуществам вварной установки в трубы относится экономия материала для фланцев и, как следствие, сведение к минимуму негерметичности фланцевого соединения. Обычная строительная ширина вварной ограничительной диафрагмы – 60 мм.

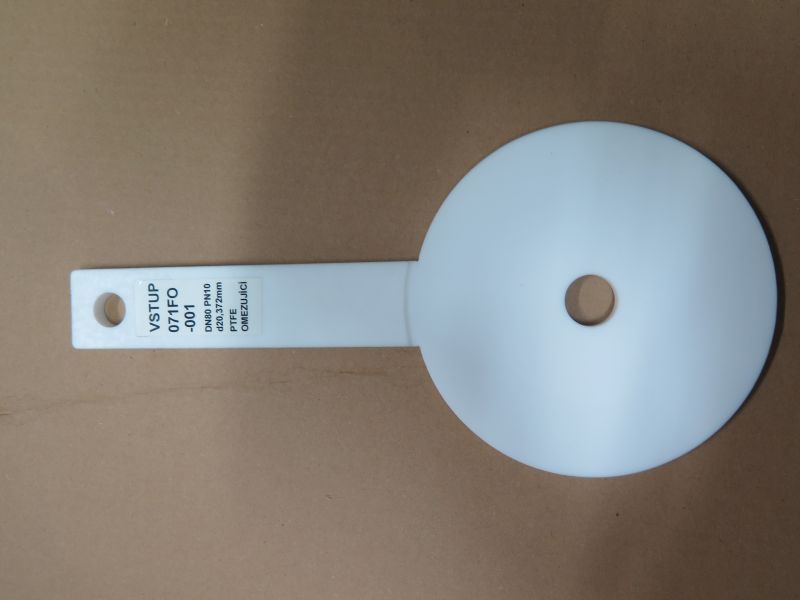

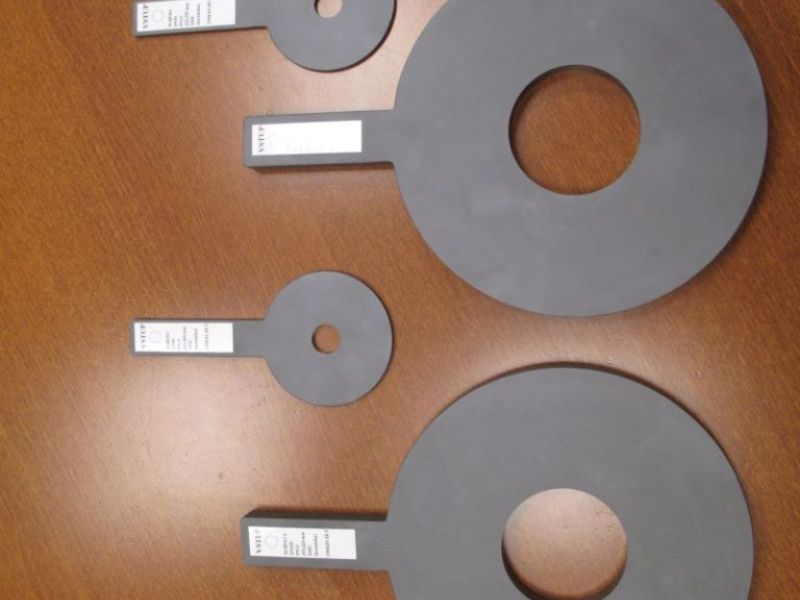

Ограничительные диафрагмы выпускаются в интервале диаметров условного прохода трубопровода Dу 15 (1/2“) – Dу 1000 (40“) для всех видов жидкостей. Наиболее часто для производства диска диафрагмы используется нержавеющая сталь класса 304, 321 или 316; по требованию заказчика можно использовать и другие материалы. На ушке диска выбиты основные параметры – диаметр условного прохода, условное давление, материал, диаметр сверления и др. На диске диафрагмы может быть предусмотрено так называемое дренажное отверстие для газа или вентиляционное отверстие для других жидкостей.

Наиболее распространённые сорта стали для производства вварной ограничительной диафрагмы – углеродистая сталь, жаропрочная легированная сталь (16Mo3, 14MoV6-3/15 128, 10CrMo9-10/11CrMo910, 13CrMo4-5, X10CrMoVNb9-1) или нержавеющая сталь. Производство ограничительной диафрагмы можно по соглашению организовать в другом интервале Dу, чем указано выше.

К особым преимуществам применения ограничительной диафрагмы следует отнести мгновенное снижение давления жидкости при минимальных вмешательствах в действующую технологию. Кроме того, использование диафрагм многократного ограничения, установленных последовательно (до пяти дросселирующих диафрагм подряд), приводит к сведению к минимуму вибраций или кавитации в системах с большой потерей давления, когда рекомендуется снижать давление жидкости постепенно. Ограничительные диафрагмы можно встраивать в горизонтальный, наклонный или вертикальный трубопровод.
